WG03-2数据通信基础（2）
三、数字调制技术
想快速掌握数字调制的精髓吗？本节将带你深入探索，让通信技术变得简单易懂！

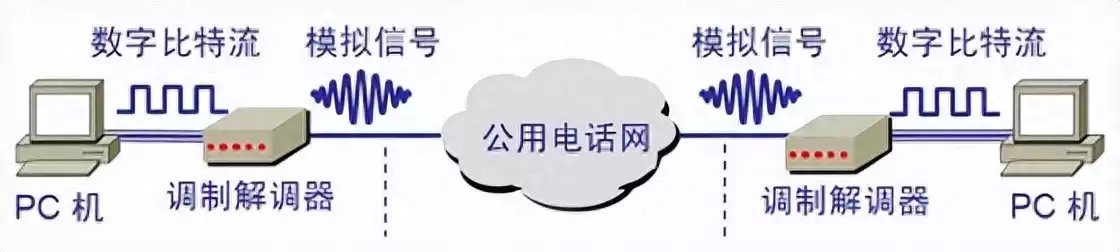

3.1数字调制基础概念：数字数据不仅能用方波脉冲直接传输，还能借助模拟信号进行高效传递。这时，我们需要对数字信号进行调制，使其适配模拟线路，接收端则通过解调还原原始信号。这种用数字数据调制模拟信号的过程，就是数字调制。
通过调整模拟载波信号的幅度、频率或相位，我们可以灵活表示数字数据。电话系统就是典型应用，它依靠调制后的模拟载波实现可靠通信。

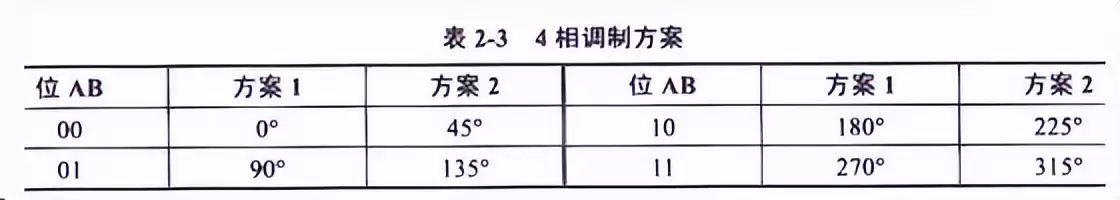

码元是调制的基本单位：若只取两个相位值，称为2相调制；若可取4个相位，则称为4相调制，对应N=2或N=4。
例如，DPSK采用2相调制（N=2），而QPSK采用4相调制（N=4），灵活应对不同场景需求。

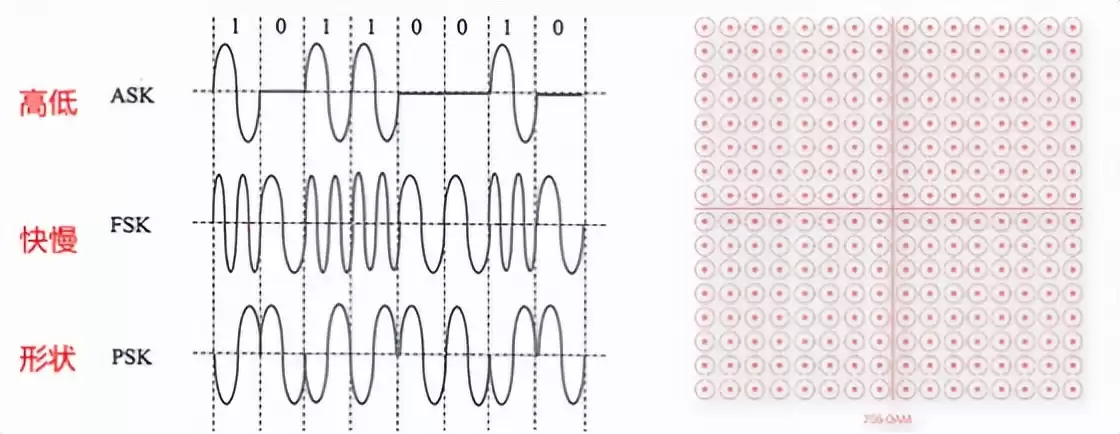

3.2最基本的调制技术：
利用载波振幅的变化表示0和1，保持频率和相位不变。简单直观，适合基础传输场景。
(2)频移键控(FSK)Frequency-shift keying通过载波频率的切换区分0和1，振幅和相位保持稳定。抗干扰性强，常用于无线通信。
(3)相移键控(PSK)Phase Shift Keying依赖载波起始相位的变化编码数据，频率和振幅固定。高效节能，广泛应用于现代网络。

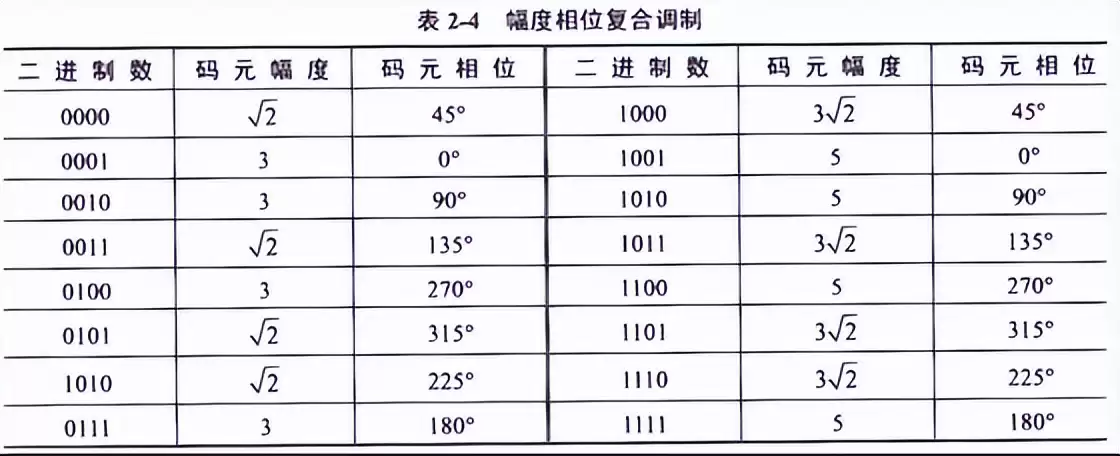

将两个幅度相同但相位差90°的信号合成一体，提升频谱效率。下表展示了ASK与PSK结合的复合调制优势。

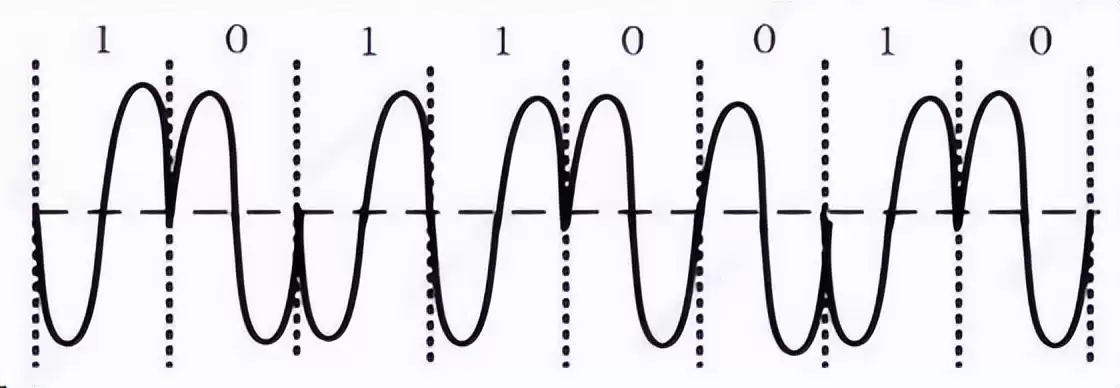

例题：可以用数字信号对模拟载波的不同参量进行调制，下图所示的调制方式称为（）。
A.ASKsuIE B.FSK C.PSK D.DPSK
【解析】ASK通过振幅高低区分，排除A；FSK依赖频率快慢，排除B。PSK利用相位差异，每个固定相位代表0或1，而DPSK采用差分方式，对比上一信号形状判断0或1。
四、脉冲编码调制
轻松掌握PCM数字化过程，提升数据处理能力！
4.1脉冲编码概念：脉冲编码调制（PCM）是核心数字化技术，能将模拟数据高效转化为数字信号。
模拟数据通过数字信道传输时，效率高、失真小。编码解码器扮演关键角色，它将模拟数据（如声音或图像）转换为数字信号，传输后解码还原。常用技术PCM通过采样、量化和编码三步实现数字化。

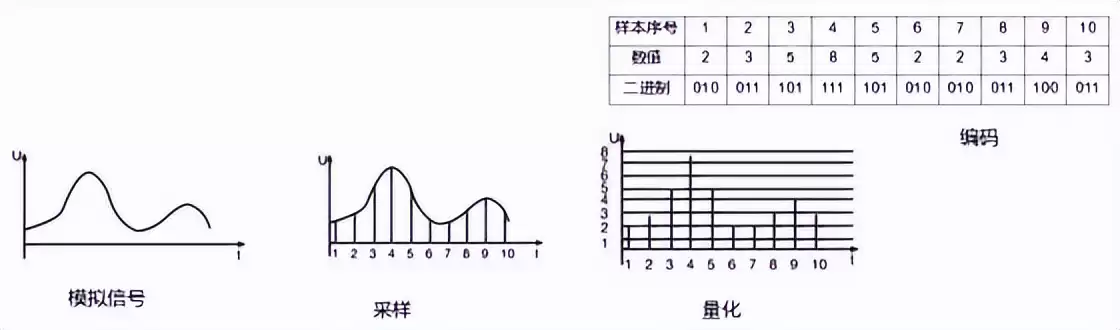

PCM数字化三步骤：采样、量化、编码

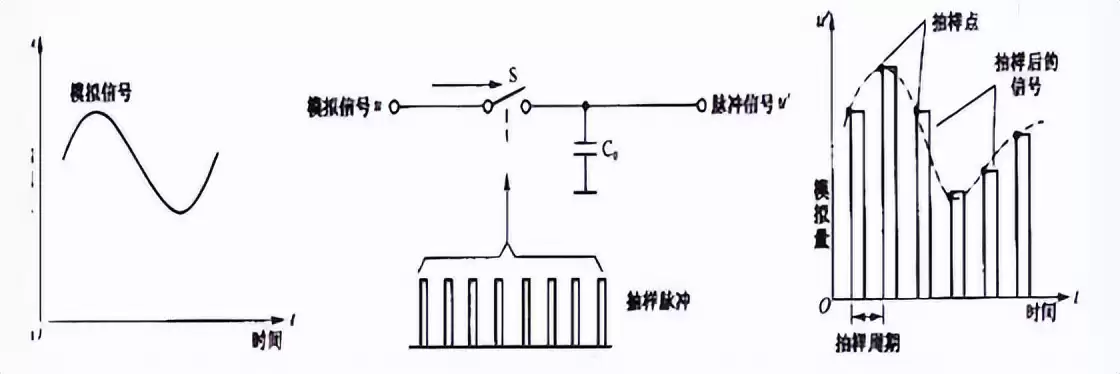

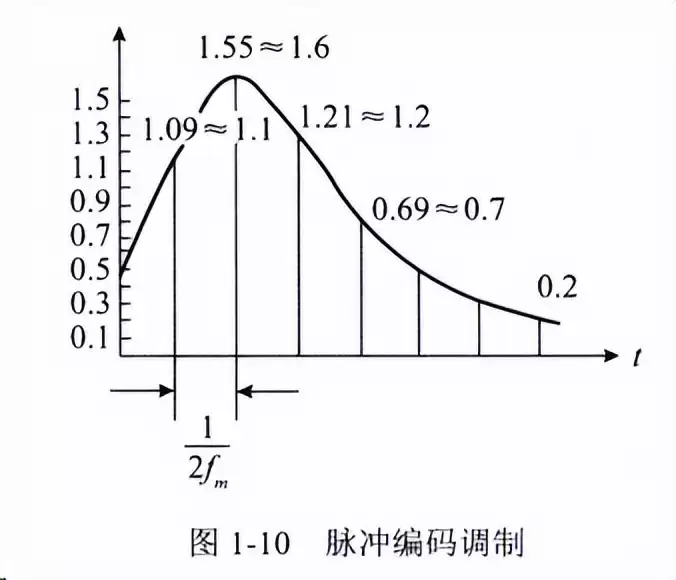

4.2PCM数字化过程： (1)采样按固定时间间隔提取模拟信号样本，将其离散化。奈奎斯特采样定理指出：若模拟信号最高频率为fmax，采样频率≥2fmax即可完整还原信号。
例如，人耳最高识别频率约22kHz，因此44kHz采样率可实现高保真音频。
将连续样本值转换为离散值，量化精度由离散值数量决定。例如，8位或16位量化对应2^8或2^16个等级，提升信号细节。
将量化值转为二进制代码，每组代码用脉冲序列表示，形成PCM编码信号。
(4)PCM计算语音信号最高频率4kHz，采样率取8kHz。若用128级量化（7bit表示），则数字信道传输速率为78000=56kbps，高效平衡质量与带宽。
例题：设信道带宽为5000Hz，采用PCM编码，采样周期为125us，每个样本量化后为256个等级，则信道的速率为（）。
A.10Kb/s B.40Kb/s C. 56Kb/s D. 64Kb/s
【解析】数据速率=(1/125x10-6)log2256=8000x8=64000bps=64kb/s。
五、多路复用技术熟悉多路复用技术，最大化信道利用率！
5.1复用技术多路复用技术将多个低速信道合并为高速信道，显著提升链路效率，广泛用于远程网络干线。
关键设备包括：
多路复用器（MUX）在发送端整合低带宽信号；多路分配器在接收端分解信号。两者统称多路器（MUX）。

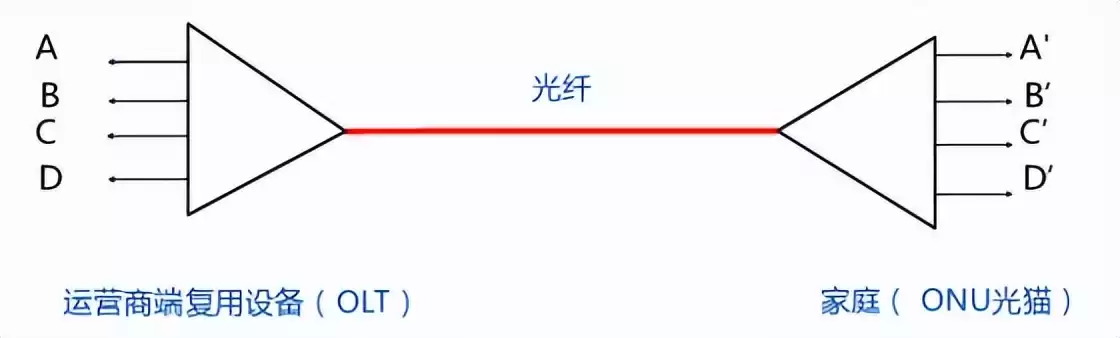

光纤入户典型应用：同时支持上网、电视和电话，一纤多用。
频分多路复用(FDM)：应用如无线电广播、ADSL、FDD-LTE。
时分多路复用(TDM)：包括同步和统计时分复用(STDM)，用于T1/E1、SONET/SDH、WIFI、TDD-LTE。
波分多路复用（WDM）：本质是频分复用，适用于光纤通信。
码分复用（CDM）：高效共享频谱。

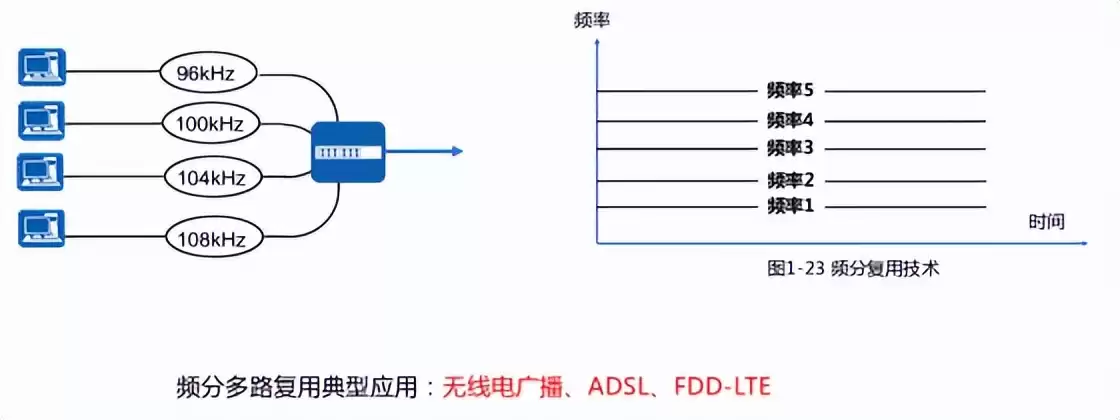

(1)频分多路复用(FDM)典型应用：无线电广播、ADSL、FDD-LTE，通过频率划分实现并行传输。

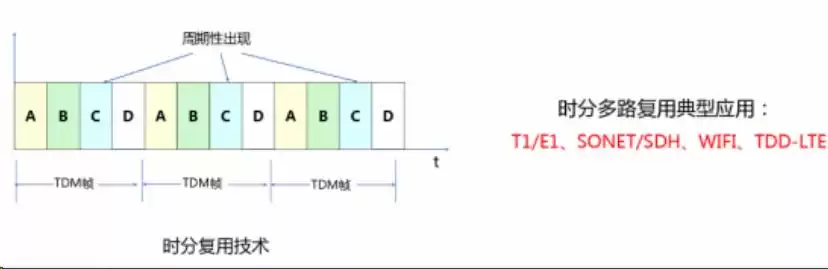

典型应用：T1/E1、SONET/SDH、WIFI、TDD-LTE，按时隙分配信道。

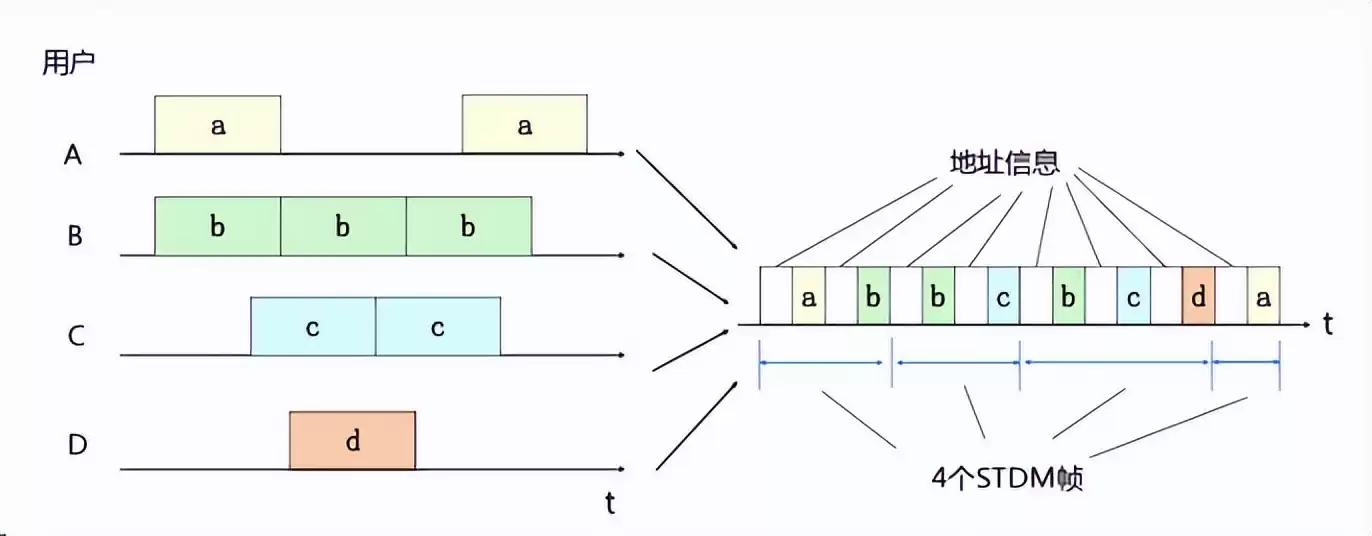

统计时分复用(STDM)
动态分配时隙，提升信道利用率。每个时隙包含用户地址信息，适应可变流量需求。

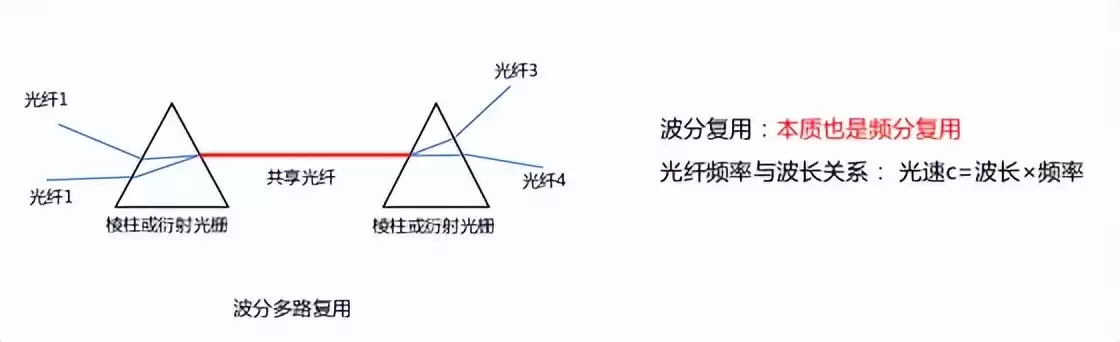

本质是频分复用，用于光纤通信。光载波频率高，常用波长表示，关系为光速c=波长×频率。
WDM将不同波长光波复用至同一光纤，波分复用本质即频分复用。其他技术如OFDM（正交频分复用）、OTDM（光时分复用）、CDM（码分复用）、EDFA（掺饵光纤放大器）各具特色。
(4)码分复用（CDM）例题：6个速率为64kb/s的用户按照同步时分多路复用技术（TDM）复用到一条干线上，若每个用户平均效率为80%，干线开销4%，干线速率为（）kb/s。
A.160 B.307.2 C.320 D.400
【解析】同步TDM固定分配时隙，干线速率=6×64/(1-4%)=400kb/s。
例题：6个速率为64kb/s的用户按照统计时分多路复用技术（STDM）复用到一条干线上，若每个用户平均效率为80%，干线开销4%，则干线速率为（）kb/s。
A.160 B.307.2 C.320 D.400
【解析】统计TDM按需分配时隙，干线速率=(6×64×80%)/(1-4%)=320kb/s。
5.3数字传输系统E1/T1：实际通信中，多路复用技术大幅提升效率。例如，4kHz话音信道经PCM后比特率为56kbps，直接传输不经济，需复用整合。

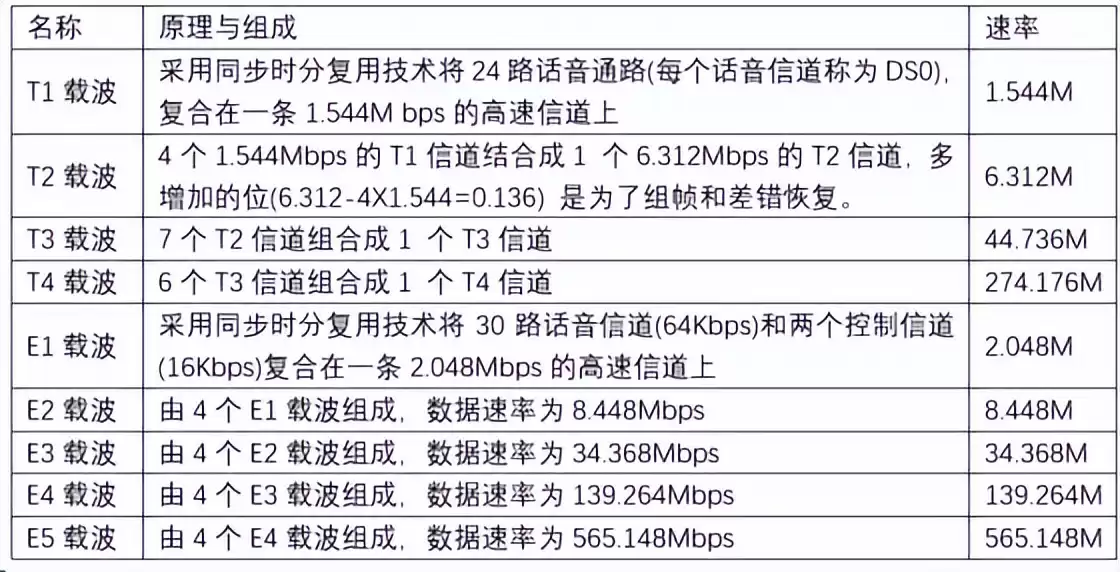

美日广泛采用T1载波，24路话音信道通过时分复用合成1.544Mbps高速信道。
美日标准T1：每路电话64k（56k数据+8k控制），T1=64k×24+开销=1.544M。
欧洲标准E1：每路电话64k，30路电话+2路开销，E1=64×30+64×2=2.048M。

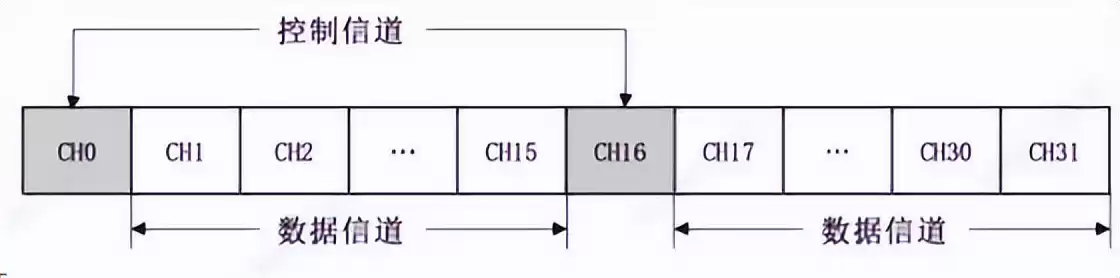

ITU-T标准E1速率2.048Mbps，32个8位数据样本组成125μs基本帧，其中30子信道传语音，CH0和CH16用于控制。
光纤多路复用标准包括美国SONET和国际SDH。SDH基本速率155.52Mbps（STM-1），对应SONET的OC-3速率。

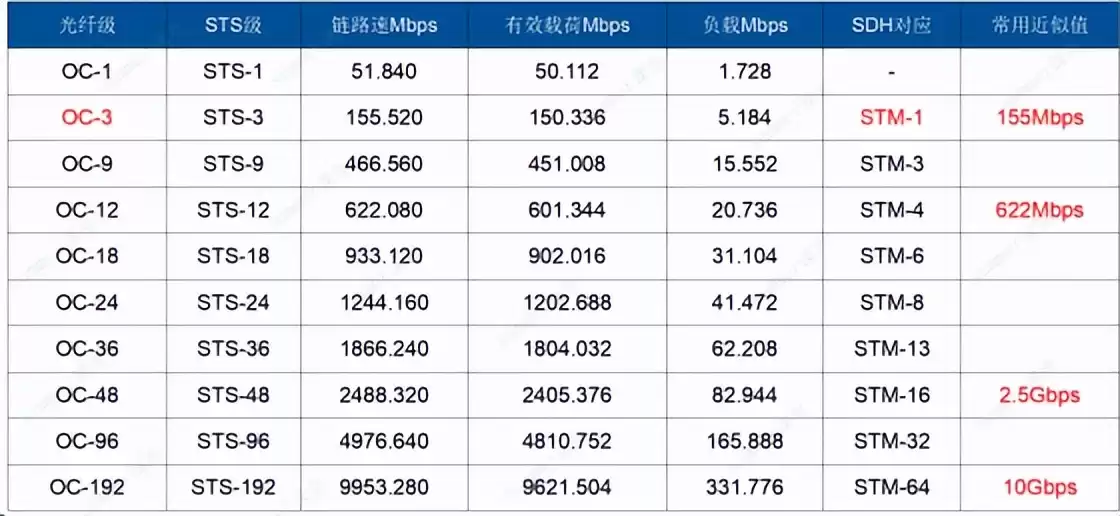

SONET多路复用速率
例题：E1载波的控制开销占（1)，E1基本帧的传送时间为(2）。
(1) A.0.518% B.6.25% C.1.25% D.25%
(2) A.100ms B.200μs C.125μs D.150μs
【解析】E1控制开销=2/32=6.25%，基本帧传送时间125μs。
六、扩频技术了解扩频技术，提升通信抗干扰能力！
6.1扩频概念扩频技术旨在增强通信系统抗干扰性，核心是将信号扩散到更宽带宽，减少阻塞风险。
通过调制和编码优化，扩频通信占用频带远大于原始信号带宽。定义扩频因子fss/B：若fss/B=1~2为窄带通信，≥50为宽带通信，≥100则为扩频通信。

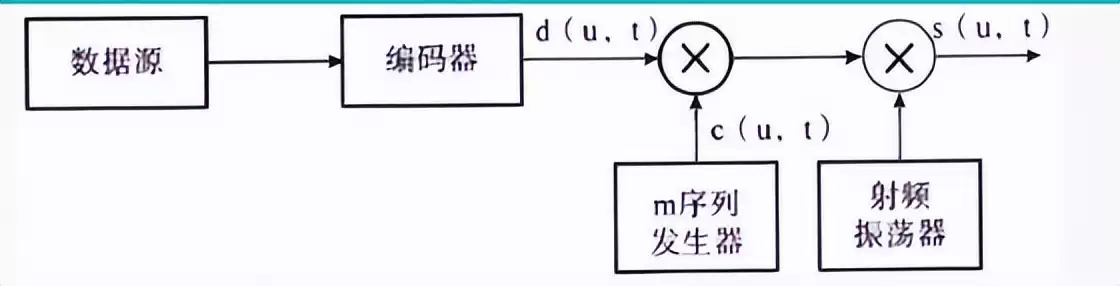

6.2常见的扩频技术 (1)直接序列扩频直接序列扩频（DSSS）通过伪随机序列编码数据，例如输入1加序列1001异或得0110，增加传输量但提升抗干扰性。Wi-Fi常用此技术。
跳频（FHSS）动态切换通信频率，增强安全性和抗干扰性，适用于军事和蓝牙场景。
(3)跳时跳时（TH）在时间轴上跳变发射信号，通常结合其他技术使用，提升整体性能。
(4)线性调频扩频线性调频（CSS）在脉冲期内线性扫描频带，无需伪随机码，常见于雷达和声纳系统。
