哎,你听说了没?现在材料界有个大明星,名字叫石墨烯。这玩意儿啊,被吹得神乎其神,啥“新材料之王”、“黑金”,听起来老厉害了。说它薄得像没有,强度却胜过钢铁,导电导热的本事更是独步天下-9。从手机电池到航空航天,好像哪里都能插一脚-7。但说实在的,前些年咱们老百姓听得最多的,除了它牛气哄哄的性能,恐怕就是“难制备”、“成本高”、“还在实验室”这类话了。这就好比听说有个绝世高手,却总是闭关不出,让人干着急。

这就要说到最核心的坎儿——石墨烯制造技术。你想啊,要从铅笔芯里那种层层叠叠的石墨中,精准地剥出一层或几层原子厚度的“薄纱”,还得保证质量好、面积大、能量产,这难度可想而知。早年间,科学家甚至用胶带一遍遍粘石墨来获取样品,这法子虽然能拿到顶级品质的石墨烯,但你说靠它能大规模生产?那可真是“猴年马月”的事了-9。后来,氧化还原法、化学气相沉积法(CVD)这些技术起来了,算是打开了工业化的大门,但各自都有一本难念的经。比如主流的CVD法,通常得在1000℃以上的高温下,让含碳气体在金属表面“生长”出石墨烯薄膜-6。这过程本来就够娇贵了,完了还得想办法把长好的薄膜从金属上完整地“撕下来”(专业叫转移),再贴到别的衬底(比如硅片)上去用。这一“撕”一“贴”,皱褶、污染、破损全来了,不知道废了多少科研人员的心血,性能大打折扣不说,成本也下不来,严重拖了产业化的后腿-2

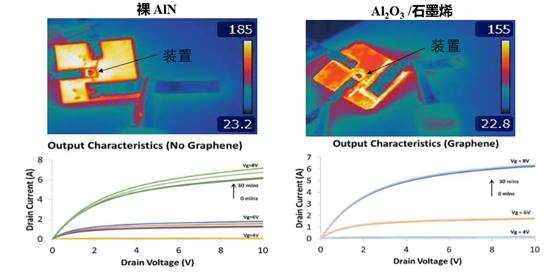

石墨烯制造的那些事儿:从实验室的“娇贵公主”到产业线的“实干家”

所以你看,过去的石墨烯制造技术,有点像在瓷器店里捉麻雀,小心翼翼,却还是难免弄得一团糟。不过呀,最近几年情况可是大变样了!各路科研豪杰们可不是吃素的,他们琢磨出了一系列新点子,目标就一个:让石墨烯别那么“娇气”,能更“皮实”、更便宜地走进工厂。咱这就唠唠几个让人眼前一亮的新突破。

第一个新思路,叫做“不搬家生长”,或者叫无转移技术。你不是嫌转移过程麻烦又毁材料吗?那我干脆就让石墨烯在你最终要用的那个底板上直接长出来!北京大学的团队搞出了一招“焦耳热CVD”,听着就带劲儿。他们不用整个炉子傻乎乎地一起加热,而是让电流通过衬底,产生局部、瞬间的超高温(升温降温只要大概2秒钟),像闪电一样在需要的地方精准“催生”石墨烯-2。这种方法妙就妙在不仅能直接在非金属衬底上生长,还能通过控制这瞬时的热动力,像摆积木一样精准调整石墨烯层与层之间的堆叠角度,从而得到一种叫做“乱层堆垛”的结构。这种结构的厚层石墨烯,既能保留单层石墨烯的优异电学性能,机械强度还特别高-2。这可以说是直击了传统CVD工艺的痛处,为高端散热、柔性电子这些需要直接集成高性能石墨烯薄膜的领域,铺了一条更靠谱的路。

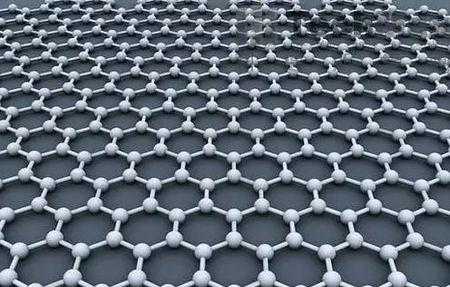

石墨烯制造的那些事儿:从实验室的“娇贵公主”到产业线的“实干家”

第二个新思路,是在老方法“液相剥离”上玩出了革命性的花活。以前把石墨泡在溶剂里“撕开”,浓度低得可怜,往往一升液体里也弄不出几毫克石墨烯,而且这“薄纱”还特别爱自己重新抱团粘在一起,不好储存也不好运输-3。复旦大学的科学家们想了个妙招,他们在石墨烯表面引入了极少量的“带电把手”(可电离含氧官能团)。你猜怎么着?这样一来,石墨烯可以在水里达到极高的浓度(50毫克/毫升)还不团聚,剥离效率飙升。更绝的是,产物能像絮凝一样沉下来,变成高浓度的“膏体”,在室温下放一个月,再加水一和,又能均匀分散开-3。这简直就是解决了规模化生产的储存和运输老大难问题!而且这种石墨烯浆料像高级墨水一样,可以直接进行3D打印,做成各种形状的气凝胶,用在储能、环保上别提多方便了-3。这技术让石墨烯从制备到应用的链条一下子顺畅了许多。

第三个思路更有意思,有点“变废为宝”的侠客风范。这就是“闪蒸石墨烯”技术。看看它的原料:废轮胎、玉米秸秆、咖啡渣……没错,就是这些日常废弃物-10。技术原理是用极强的电流脉冲,在毫秒级的时间内给这些含碳废物施加超过3000K的瞬间超高温(这叫焦耳热闪蒸),直接把它们的结构“炸”成高品质的石墨烯-10。这种方法速度快、产量大,成本据说比商业石墨烯低得多,而且极其环保-10。它生产的石墨烯层数少、缺陷少,性能完全达标-10。这技术一下子把石墨烯的制备从“高精尖实验室”拉到了“绿色循环经济”的大舞台上,格局打开了。

除了这些炫酷的实验室突破,咱们国家的产业界也没闲着,正在努力把技术变成实实在在的产品。在2025年的中国国际石墨烯创新大会上,就能看到这股蓬勃的生气。有的企业已经能把石墨烯和铜复合在一起,做出高导电的新材料,用在了新能源电网设备里-4。还有的企业突破了“曲面石墨烯”的量产技术,用它做成的超级电容器,电量更足、寿命更长,成本却和传统的差不多-7。更让人激动的是,8英寸的石墨烯晶圆量产技术都取得了突破,这离未来“碳基芯片”的梦想又近了一大步-4

所以说啊,现在的石墨烯制造技术,正处在一个从“百花齐放”的研发阶段,向“扎根结果”的产业化阶段猛冲的关键当口。技术路线越来越多元,有的追求极致性能(如无转移CVD),有的追求加工便利(如高浓度水相剥离),有的则瞄准了成本和环保(如闪蒸技术)。困扰业界多年的成本、质量、产量、环保这些痛点,正在被一个个有针对性新技术撬动。石墨烯这个曾经的“实验室公主”,正在各路工程的打磨下,褪去娇气,锻炼成能下生产线、能上战场解决实际问题的“实干家”。

未来十年,被很多行业领袖看作是石墨烯的“黄金应用时代”-4-8。随着制造技术的不断成熟和成本持续下降,我们可能会发现,石墨烯不再只是新闻里的热词,而会悄无声息地融入到更耐用的电池、更高效的散热器、更灵敏的传感器,甚至未来的电脑芯片中。这个过程可能没有想象中那种石破天惊的瞬间,但它实实在在地发生着,就像春雨润物细无声。下一次当你听到某个电子产品续航更长、充电更快时,说不定里面就有这片“薄纱”在默默发力呢。
