哎，你说现在这手机、电脑，性能是蹭蹭往上窜，可个头倒是越来越精巧。这里头啊，除了芯片本身制程越来越厉害，还有一个幕后大功臣经常被咱们忽略，那就是IC封装技术。你可别小看这给芯片“盖房子”、“通水电”的活计，现如今啊，它早就不是简单裹层保护壳那么简单了。特别是在摩尔定律都快踩到物理极限刹车片的当下，这IC封装技术已经摇身一变，成了提升整个系统性能、甚至决定咱们国产芯片能走多远的战略要地了-3。今天，咱们就掰开揉碎了聊聊，这门给芯片“安家”的高深学问。
从“保护壳”到“系统总工程师”的蜕变

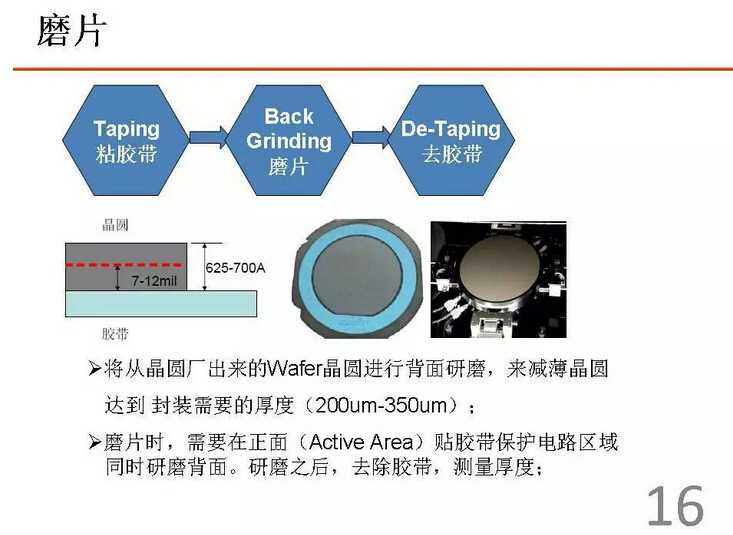

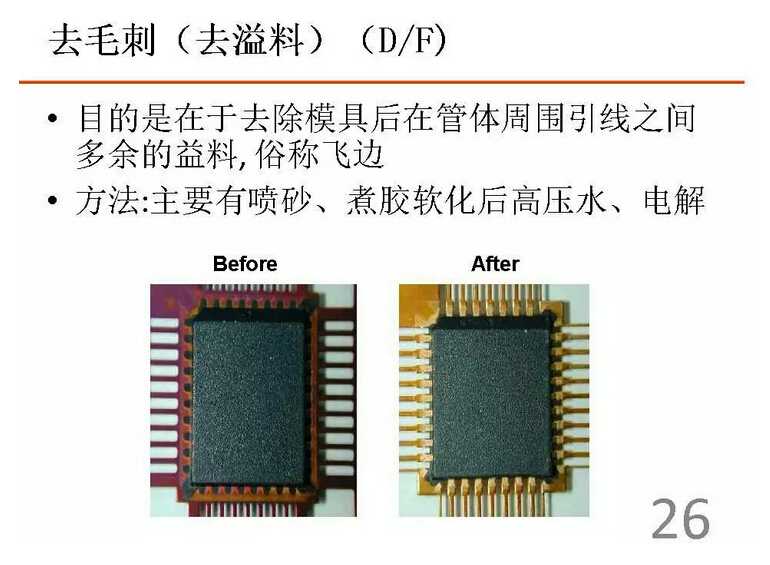

早些年，芯片封装给人的印象，无非就是给那娇贵又脆弱的硅晶片穿上一层盔甲，防尘防潮防磕碰，然后再插上些“腿儿”（引脚）好接到电路板上去-1。那个阶段的封装，说白了就是个被动的“外壳”。
可时过境迁，现在的芯片复杂得嘞，尤其是为人工智能、高性能计算服务的那些“大块头”，内部集成了海量的晶体管，发热量惊人，对信号传输的速度和稳定性要求更是苛刻到极致。光靠缩小晶体管尺寸这条老路，走得是越来越吃力，成本还高得吓人-9。这时候，IC封装技术就站到了舞台中央，扮演起了“系统总工程师”的角色。
它的核心任务变成了：如何把多个不同工艺、不同功能、甚至来自不同厂家的芯片（现在流行叫“芯粒”或Chiplet），像搭乐高积木一样，高效、稳定、高性能地整合到同一个“房子”（封装）里-2-4。这就好比从盖单身公寓，升级到了设计建造功能完备的摩天大楼，要考虑结构、布线、散热、供电等一整套复杂系统。通过先进的封装，可以直接让处理器和内存贴得更近，数据传输就像住对门的邻居串门，速度暴涨，从而有效突破了所谓的“存储墙”限制-5。
看看高手们都在玩哪些“盖房”绝活？
为了当好这个“总工程师”，业界都发展出了哪些看家本领呢？咱挑几个关键的说说。
首先不得不提 2.5D和3D封装，这算是当下的“明星工艺”。2.5D封装呢，好比在芯片和电路板之间加了一个超级先进的“转接楼层”（中介层）。这个楼层里有密密麻麻的微型通道（硅通孔TSV或玻璃通孔TGV），让上层的芯片们可以通过这些垂直电梯高速互通，同时也能连接到地基（基板）上-5。像英伟达那些顶级AI芯片，就是靠台积电的CoWoS这种2.5D封装技术，把GPU核心和好几层HBM高速内存紧紧连在一起，才实现了惊人的算力-3-10。
而3D封装就更绝了，是真正意义上的“叠罗汉”，把不同芯片在垂直方向上直接堆叠起来，用更短的硅通孔（TSV）穿透芯片本体进行连接，集成密度和速度又能再上一个台阶-4。AMD的一些处理器，就把额外的缓存芯片通过3D堆叠直接扣在CPU核心上，游戏性能提升立竿见影-10。
另一个方向是 晶圆级封装（WLP） 。传统工艺是先切割晶圆得到单个芯片，再一个个去封装。而WLP是反其道而行，直接在整片晶圆上对所有芯片同时进行封装和测试，最后再切割。这样做的好处是封装尺寸可以做得几乎和芯片一样大，非常适合对体积锱铢必较的智能手表、手机等设备-1-5。
还有像 扇出型封装，它允许芯片的电气连接点（I/O）像扇子一样展开到芯片实体区域之外，这样就能在封装内容纳更多的连接点，或者用更便宜的基板材料-2。以及 异构集成，把处理器、内存、传感器、射频模块等不同功能的元件打包在一起，形成一个微型的“系统”，这在复杂功能的物联网设备里特别吃香-2。
材料革命：“房子”的砖瓦也在更新换代
巧妇难为无米之炊，封装技术的跃进，离不开封装材料的“静默革命”。以前常用陶瓷、金属，后来环氧树脂成了主流，但现在也越来越不够看了-1。
最大的挑战莫过于“热”！芯片功率越来越大，封装密度越来越高，热量散不出去可是要命的。传统的环氧树脂灌封材料，导热性能跟个闷葫芦似的-4。科学家们就在琢磨，往里面加“料”，比如掺入微小的氧化铝颗粒或者甚至银纳米线，来搭建更高效的热量传导路径-4。还有人研究用碳化硅颗粒增强的铝基或铜基复合材料来做封装壳体或基板，这些材料散热快、膨胀系数还跟芯片接近，不容易“热胀冷缩”出问题-4。
更前沿的是 玻璃基板的探索。现在高端封装用的转接层很多是硅做的，但硅在高频信号下损耗有点大，而且做大尺寸成本太高。玻璃呢，天生绝缘性好、信号损耗低、平整度高，还能做得又大又薄，被认为是未来替代硅中介层的潜力股-9。英特尔等巨头都在积极布局。不过玻璃也有自己的“脾气”，比如比较脆，打孔和精细布线的工艺难度不小，这些都需要一点点去攻克-9。
国产化的机遇与挑战：咱自己的“建筑队”行不行？
聊到这儿，可能很多关心国货的朋友要问了：这么关键的技术，咱们中国自己掌握得怎么样？说实话，形势既有令人振奋的一面，也依然严峻。
振奋的是，在全球化供应链波动和某些外部限制的背景下，发展自主可控的先进封装能力，已经成为国家和产业的明确战略-3。市场需求也给了机会，比如海外高端封装产能（如台积电的CoWoS）长期紧张，部分国内算力公司的芯片“等封待装”，这就给国内封测企业创造了宝贵的客户导入和产品验证窗口期-3。
咱们的“国家队”和领军企业也确实争气。像长电科技、通富微电这些国内封测龙头，在2.5D/3D封装、扇出型封装等领域已经取得了实质性的突破，能够为国内的高性能计算、人工智能芯片提供关键的封装支持-1-3。在一些特色技术上，比如前面提到的玻璃通孔（TGV），国内也有企业和研究机构在埋头深耕，试图实现换道超车-9。
但挑战也明摆着。先进封装是一条极度依赖技术和资本投入的赛道。它需要精密的设备（如高精度光刻机用于重布线）、特殊的材料（如高端基板、导热界面材料），以及深厚的工艺know-how积累-5。在设备和材料方面，我们国产化的比例还有很大提升空间。同时，封装设计和芯片前端设计需要更紧密的协同（这叫“设计-封装协同优化”），这种生态的构建也需要时间-6。
未来的房子怎么盖？智能化与极限挑战
展望未来，IC封装技术这栋“房子”会往更智能、更集成的方向去盖。光电共封装是一个炙手可热的方向，直接把光通信器件和芯片封装在一起，用光信号代替电信号进行远距离高速数据传输，专门解决数据中心内部巨大的数据吞吐瓶颈-10。可以想象，未来芯片间的“对话”可能直接用光来进行。
同时，散热将始终是悬在头顶的“达摩克利斯之剑”。有研究甚至在探索在芯片内部直接蚀刻出微小的液体冷却通道，让冷却液流经芯片最热的部位进行“内循环”冷却，这想法堪称大胆-6。供电也是个问题，芯片规模越来越大，从正面供电线路太复杂，于是“背面供电网络”技术应运而生，把供电线路全部做到芯片背面去，给正面的信号线路腾出更多空间-10。
总而言之，IC封装技术早已从幕后走到台前，从附属环节变成了驱动半导体，特别是人工智能和高效能计算发展的核心引擎之一-10。它是一场关于连接、散热、供电和材料学的综合极限艺术。对于中国半导体产业而言，在先进制程追赶不易的情况下，发力先进封装领域，无疑是一条极具战略价值的路径。这条路固然充满技术挑战和激烈竞争，但也是实现自主创新、打造完整产业链的必经之途。这栋给芯片住的“未来之屋”，正在由全球的工程师们，一砖一瓦地重新定义。
