短波广域分集技术研究
刘青龙1，2，董家山2
（1.华南理工大学 电信学院，广东 广州510640；2.广州海格通信集团股份有限公司，广东 广州510663）
摘 要：您是否好奇如何在高干扰环境中确保通信万无一失？短波广域分集技术通过部署多个远程互联的固定台站，实时汇聚不同地域与极化天线的信号，并智能合并解调，大幅提升短波话音的稳定性与可靠性。本文将深入剖析该技术的设计难点与核心优势，梳理国内外最新研究动态，并点明关键技术与未来发展方向。
中图分类号：TN926+.2
文献标识码：A
DOI：10.16157/j.issn.0258-7998.2016.06.007
中文引用格式：刘青龙，董家山. 短波广域分集技术研究[J].电子技术应用，2016，42(6)：25-29，33.
英文引用格式：Liu Qinglong，Dong Jiashan. Research on HF wide area diversity technology[J].Application of Electronic Technique，2016，42(6)：25-29，33.
0 引言
试想，在战场或应急救灾中，当固定设施瘫痪时，短波通信却能跨越千里，实时联动。作为一种不依赖易损基础设施的手段，短波通信以远距离、高机动和快速组网等优势，成为“海、陆、空、天”全域作战的核心支撑。
短波信道受电离层影响，存在严重衰落与干扰。随着电磁环境恶化与动态战场需求激增，提升通信质量刻不容缓。短波广域分集技术将空间分集与通信融合，开创性地通过多站协同增强信号，在我国卫星通信受限的背景下，对保障军用通信安全具有战略意义。
分集技术通过合并多路独立信号，有效对抗衰落与干扰。军民领域应用广泛：军用层面，外军利用分集接收提升雷达对隐身目标的探测力，如反隐身MIMO米波雷达；防空系统中，分集部署既能提高精度，又增强抗打击能力。NASA更借其实现深空低信噪比通信。民用领域，从蜂窝网络的RAKE接收机到高铁车地系统，分集技术无处不在。

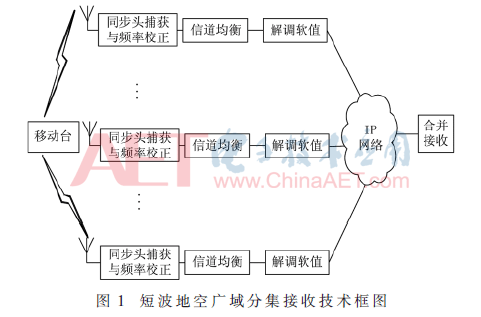

短波广域分集接收依托远程互联台站，汇聚多路信号进行合并解调，显著优化话音链路。图１展示了多天线地空分集接收流程：移动台发射编码数据，地面站进行同步与解调，再经IP网或专线汇聚，通过时延校正与软值合并提升性能。这种方式灵活应对多径延迟，确保通信连贯性。
1 短波广域分集接收特点及难点
1.1 短波广域分集接收特点
分集接收技术通过分散传输、集中处理抵御多径衰落。短波广域系统主要采用下行空间分集与上行频率分集：下行利用远距台站接收独立信号，上行通过宽间隔载波传输互补信息。合并方式有三：选择式合并简单但增益低；等增益合并易受弱信号拖累；最大比合并优化信噪比，却需实时权重计算。针对短波信道时变特性，结合选择与最大比合并的“有选择最大比合并”更具优势——先设定信噪比门限，筛选优质信道再加权融合，兼顾效率与性能。
广域分集因台站间距大（几十至数千公里），确保信号独立性；分集重数增加可通率，如四重分集使南京至多地的通信可通率超96%，远超无分集模式。
1.2 短波广域分集接收技术难点
（1）模拟话音分集合并难题：无声码话设备时，需通过选择合并提升质量，难点包括带噪语音端点检测、质量评估与动态切换。（2）汇聚时延控制：多路信号经不同网络路径传输，时延差异影响实时业务（如话音），需QoS路由与动态合并技术平衡延迟与增益。（3）工作频率权衡：电离层变化易形成盲区，低频率可增散射路径但降低信噪比，需在频率选择与分集效果间精准折中。
2 国内外研究概况
短波广域分集通过多站合并提升抗干扰能力。虽MIMO技术在更高频段应用广泛，但短波波长限制其直接使用。幸运的是，广域分集不受此限，国内外成果显著。
2.1 国内研究概况
电子科技大学率先探索短波MIMO：张熙瑜等提出分布式开关阵列均衡信号；朱鹏团队测量信道相关性；王运健研究OFDM-MIMO系统导频估计。企业如南京熊猫汉达验证分集抗衰落效果，信长安优化组网设计，王钦玉等通过实验将可通率从17%提至96%。中国电科三十六所李坚提出分集方案，提升猝发通信捕获率。
2.2 国外研究概况
国外研究证实短波MIMO潜力：2008年英法实验显示，低相关性天线阵可实现高容量增益；紧凑异构天线可替代远距同构阵。后续研究拓展至MIMO雷达抑杂波、极化天线抗多径等。例如，新物理层设计提升吞吐率116%；随机空时编码获分集增益；同步算法增强OFDM系统稳定性。网络编码等新技术融合，进一步推动性能突破。
3 短波广域分集接收关键技术及发展趋势
3.1 关键技术
3.1.1 分集合并技术
核心步骤包括基带信号同步、信噪比权重分配与加权合并。组合合并（如选择+最大比）平衡复杂度与增益，适用短波场景。
3.1.2 模拟话音质量打分与切换
涉及带噪端点检测、多参数质量评价及基于评分的信道切换，确保话音清晰度。
3.1.3 具有服务质量意识的等待汇集技术
通过优化等待时间t，最大化分集增益ΔC(t)同时最小化QoS代价Δw(t)，满足实时业务需求。
3.1.4 具有QoS意识的路由技术
动态选路降低网络延迟，提升合并效果与语音质量。
3.2 发展趋势
3.2.1 采用紧凑的异构天线阵技术
异构阵替代远距同构阵，提升分集重数与增益，成为应用主流。
3.2.2 实施分层混合合并技术
结合“微分集”与“宏分集”思想，如先局部最大比合并再全局选择合并，优化系统性能。
3.2.3 节点协同分集接收
利用无线广播特性创建虚拟分布式天线，扩展应用范围并降低延迟。
3.2.4 分集合并技术与其他新技术相结合
融合网络编码、功率分配等技术，持续提升通信效能。
4 结束语
短波广域分集技术通过创新架构攻克传统通信瓶颈，为高动态环境提供可靠解决方案。未来，随着技术融合与实战深化，它必将在军民领域发挥更大价值。期待行业携手探索，共同推动通信技术迈向新高峰！
参考文献
[1] 王金龙.短波数字通信研究与实践[M].北京：科学出版社，2014.
[2] 信长安.短波广域分集接收系统设计讨论[J].计算机光盘软件与应用，2014(11)：92-94.
[3] 王峥，孔田华，金宏兴.广域分集技术在短波通信中的研究及应用[J].信息技术，2015(6)：192-197.
[4] LIU J，LIU Z，XIE R，et al.Beam-space domain angle estimation algorithm in VHF MIMO radar[J].Dianzi Xuebao(Acta Electronica Sinica)，2011，39(9)：1961-1966.
[5] KIM D Y，JO H S，YOON H，et al.Reverse-link interrogation range of a UHF MIMO-RFID system in Nakagami-fading channels[J].Industrial Electronics，IEEE Transactions on，2010，57(4)：1468-1477.
[6] SUYAMA S，SHEN J，BENJEBBOUR A，et al.Super high bit rate radio access technologies for small cells using higher frequency bands[C].Microwave Symposium(IMS)，2014 IEEE MTT-S International.IEEE，2014：1-4.
[7] ABBASI N，GUNASHEKAR S D，WARRINGTON E M，et al.Capacity estimation of HF-MIMO systems[C].11th International Conference on Ionospheric Radio Systems and Techniques，IRST，Edinburgh，Scotland，April，2009：28-30.
[8] 张熙瑜.一种用于MIMO系统的新型分集天线[D].成都：电子科技大学，2004.
[9] 朱鹏.短波信道传播特性和测量方法研究[D].成都：电子科技大学，2008.
[10] 王运健.MIMO-OFDM系统中短波信道特性研究与测量[D].成都：电子科技大学，2009.
[11] 王民建.MIMO-OFDM系统中关键技术的研究和实现[D].成都：电子科技大学，2011.
[12] 刘吉.短波信道下语音传输关键技术研究[D].成都：电子科技大学，2013.
[13] 钱良.新型短波电台的若干关键技术研究[D].上海：上海交通大学，2014.
[14] 王钦玉，刘芳硕，王峥，等.MIMO短波通信研究[J].通信与广播电视，2014(3)：22-27.
[15] 李坚，骆曹飞.用于猝发通信的短波分集接收技术[J].通信对抗，2008(3)：39-42.
[16] JAKES W C，COX D C.Microwave mobile communications[M].Wiley-IEEE Press，1994.
[17] MONZINGO R A，MILLER T W.Introduction to adaptive arrays[M].SciTech Publishing，1980.
[18] TELATAR I E.Capacity of Multi-Antenna Gaussian Channels[J].Eur.Trans.Telecommun，1999，10(6)：585-595.
[19] BLISS D W，FORSYTHE K W，HERO A O，et al.Environmental issues for MIMO capacity[J].IEEE Trans.Signal Process，2002，50(9)：2128-2142.
[20] GESBERT D，AKHTAR J.Breaking the barriers of Shannon’s capacity：an overview of MIMO wireless systems[J].Signal Processing，2002，1(B2)：B3.
21-33略
