哎，你晓得不，现在咱们手里用的手机、电脑，里头那块小小的芯片，造起来可比绣花还讲究。尤其是给芯片“加热”这道工序，那可真是半导体制造里的“火候功夫”，差一丝一毫都不行。以前老师傅总说“慢工出细活”，可在芯片行当里，这话得改改——“快、准、匀”才是真本事-1。
为啥这么赶？你想啊，现在芯片的电路细得跟蛛丝似的，用老办法慢慢烧，热量一扩散，原本设计好的精细结构可就“糊”了。这就好比用喷枪去烘烤一片雪花，必须瞬间达到高温又瞬间冷却，才能保住雪花的形状。所以，现代的半导体加热技术，核心追求就是在几秒甚至更短的时间内，让整片晶圆毫厘不差地升到上千度，再急速“淬火”-1-6。这听上去就够玄乎的，但更玄的还在后头——这门“控火”的艺术，正在地面和太空同时掀起一场静悄悄的革命。
地面上的“闪电淬火”：快、准、稳的极限挑战
在先进芯片工厂里，主流的加热技术叫做快速热处理（RTP）或快速热退火（RTA）-1-2。它的样子不像炉子，倒更像一个高科技“日光浴舱”：晶圆被送入腔体，周围上下密布着功率强大的卤素灯阵列-1。一声令下，光芒骤起，晶圆表面能以每秒50到100摄氏度的恐怖速率飙升，眨眼功夫就突破1000度大关-1。
这可不是简单烤火。真正的难点在于“均匀”。一块12英寸（约300毫米）的晶圆，比常见的餐盘还大，要求从中心到边缘的温差不能超过正负1到2摄氏度-1-6。你想想，这跟把一张大饼在火上烤得通体金黄、毫无焦斑有啥区别？为了做到这一点，工程师们把加热腔划分成十几个甚至几十个独立的温区，每个区都能动态调节功率，配合红外测温仪实时反馈，进行微秒级的调整-1。这精准度，可比米其林大厨控制火候难多了。
这么折腾有啥用？用处大了。比如离子注入后，硅晶格被砸得伤痕累累，就需要这种“闪电淬火”来修复伤痕，激活掺杂的原子，让它们乖乖在正确位置上班-2-6。又比如，要生成仅有十几个原子层厚的超薄栅氧化层，也离不开这种快速热氧化工艺-1。可以说，没有这般精密的半导体加热技术，我们手机里动辄几十亿的晶体管，根本无从谈起。
“炼丹”新天地：当芯片制造遇上太空真空
地面的功夫已经如此登峰造极，但人类的想象力总是飞得更远。去年年底，有条新闻让业内人直呼“开了眼”：英国一家叫Space Forge的公司，居然在近地轨道的一颗卫星里，成功启动了一个微波炉大小的熔炉，把温度干到了1000°C-4。他们想干啥？在太空里“炼丹”——哦不，是制造半导体-4。
这可不是瞎折腾。地球上的芯片制造，其实一直在跟重力“打架”。重力会导致材料内部产生热对流，使得晶体生长时原子排列难以完美；空气中无孔不入的尘埃和分子污染，更是良率的头号杀手-4。太空却提供了梦寐以求的环境：长期的微重力，加上近乎完美的真空-4。在那里，材料熔融后可以依靠均匀的表面张力保持形状，原子能像排队做广播体操一样整齐地排列，长出缺陷极少、纯度极高的晶体-4。Space Forge的CEO甚至放言，太空芯片的纯度最高可达地球产品的4000倍-4。乖乖，这要是真能成，用在5G基站或者电动汽车上，那性能提升可就不是一星半点了-4。
当然，太空制造眼下还像个狂野的科幻故事，面临成本、运输、大规模生产等无数难题-4。但它指出了一个方向：当芯片工艺逼近物理极限，我们可能需要跳出地球的“炉膛”，去寻找更极致的生产环境。地面与太空，一实一虚，正在共同拓展半导体加热技术的边界。
“蒸笼”与“夯土”：材料工艺里的东方智慧
加热，不光是为了“烧”，更是为了“变”。怎么让材料在热处理中“长”成我们想要的样子，充满了智慧。中国科学家就贡献了一个绝妙的点子——“蒸笼法”-8。
北京大学等机构的团队，为了制备一种叫硒化铟的“黄金半导体”材料，发明了类似蒸馒头的方法-8。他们把原料封在一个特制容器里加热，利用液态金属形成密封圈，就像给蒸笼盖上了湿纱布-8。这样，蒸发速率不同的硒和铟原子被“关”在一起，不得不按1：1的完美比例结合，最终“蒸”出了高质量、大面积的硒化铟晶圆-8。用这种材料做的晶体管，关键性能指标据说能达到3纳米硅基芯片的3倍-8。你看，这“火候”配上巧妙的“炊具”，直接“蒸”出了新材料的一片天。
另一项研究则像给材料“夯土”。密歇根大学的科学家发现，对一种名为氮铝钪的压电材料薄膜进行退火（即在700摄氏度下加热两小时），能将其压电性能提升足足8倍-10。原理就像整理凌乱的房间：加热给了材料内部微小“晶粒”能量和动力，让它们从东倒西歪变得排列整齐，劲儿往一处使-10。这项简单的加热工艺，未来可能让手机信号更清晰，传感器更敏锐-10。
看不见的战场：加热器里的产业链突围
芯片制造的传奇，不只发生在瞩目的光刻机上，也藏在诸如加热盘这样不起眼的核心部件里。你可知道，一块能够均匀承载并加热12英寸晶圆的陶瓷加热盘，其技术门槛高得吓人-5。
它得耐得住上千度的高温，扛得住真空和等离子体的轰击，导热要快且匀，热膨胀系数还要跟硅晶圆匹配，不然一冷一热就裂了-5。长期以来，这种高端加热盘市场被国外巨头把持-5。不过，局面正在改变。国内像广东国研新材料这样的企业，已经在氮化铝陶瓷加热盘上取得了突破-5。他们研发的产品瞄准7nm-14nm先进制程，寿命超过2万次循环，正在努力打入国产供应链-5。这小小的“炉盘”，也是中国芯片产业链自主化一场静默却关键的战斗。
未来已热：从芯片工厂到千家万户
半导体加热的魅力，远不止于制造芯片本身。它正反向输出，重塑更广阔的工业与生活。
想想工厂里那些巨大的感应加热炉，过去它们的心脏是效率只有60%左右的真空管，近一半能量白白浪费-9。现在，基于碳化硅（SiC）、氮化镓（GaN）等宽禁带半导体的新一代电力电子器件，正被用来制造效率超过80%的高频电源-9。这意味着同样加热一块钢材，耗电可以大幅减少，这是真金白银的节能，也是实实在在的减碳。

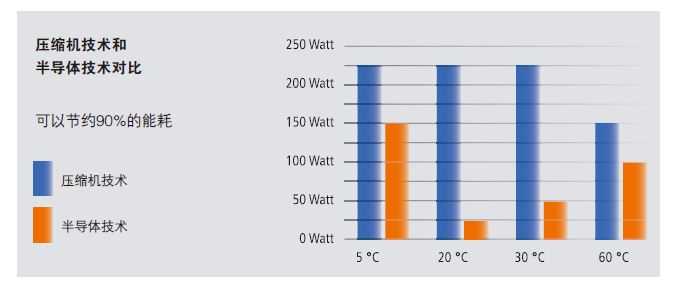

更贴近我们生活的，是半导体制热技术直接用于供暖-7。它利用特殊的半导体材料通电后释放与人体红外波段匹配的远红外光，实现“光热转换”-7。这种取暖方式，热得快、衰减慢，据说电热转换效率能达到99.94%-7。从中国北方的加油站改造，到出口欧洲的清洁供暖方案，这项技术正把芯片领域的“精密热控”理念，带入寻常百姓家，为“双碳”目标贡献另一种解题思路-7。
回过头看，从为纳米级的晶体管“塑形”，到在太空的极端环境中“结晶”；从锻造一块高纯芯片，到温暖一个房间，对“热”的驾驭能力，始终是衡量我们科技水平的一把尺子。这场关于温度的竞赛，既在追求物理极限的毫厘之间，也在赋能万千产业的广阔天地里，持续燃烧，光芒四射。
