你是否好奇，纳米世界里的精密涂层是如何诞生的？今天，我们就来揭秘一项可能正在塑造未来的核心技术——原子层沉积（ALD）。

原子层沉积是一种强大的气相薄膜制备技术。其核心在于一系列连续、自限的表面化学反应，这使得ALD能赋予薄膜三大非凡特性：在极高深宽比结构上无与伦比的保形性、埃米级（Å）的精准厚度控制，以及灵活可调的薄膜成分。正因如此，ALD已成为推动前沿工业与尖端研究的利器。本文将带你快速纵览ALD，并聚焦其在铜铟镓硒太阳能电池、高介电常数晶体管及固体氧化物燃料电池中的关键应用。这些案例生动展示了ALD影响力的广度——从沉积金属氧化物（如Zn1−xSnxOy, ZrO2, Y2O3）到贵金属（如铂），其独特能力正不断解锁新的性能巅峰与更深刻的科学认知。

原子层沉积：5分钟看懂如何“原子级”操控材料，颠覆半导体与能源未来

技术纵览：原子级制造的奥秘

原子层沉积是一种能从气相中制备各类薄膜材料的尖端技术。在半导体和能源技术迅猛发展的今天，ALD展现出巨大的潜力。本文旨在为你解读ALD的基础逻辑，并聚焦于微电子与能源领域的关键应用，这些应用因其对工业与研究的重大意义而被精选。

当器件尺寸不断缩小、结构日趋复杂，ALD凭借其卓越的保形性以及对厚度与成分的纳米级控制，显示出相较于传统化学气相沉积和物理气相沉积技术的显著优势。这些特性，根植于ALD循环、自饱和的工艺本质。

自1977年Suntola和Antson以“原子层外延”之名引入ALD，率先沉积ZnS用于平板显示器以来，该技术不断发展。随着更多金属与金属氧化物工艺的开发，“原子层沉积”这一更广义的名称被采纳，以涵盖非外延性沉积。值得注意的是，许多ALD工艺源自各类CVD过程，但关键区别在于：ALD通过交替暴露化学前驱体进行反应，通常在更低的温度下实现自限性生长。

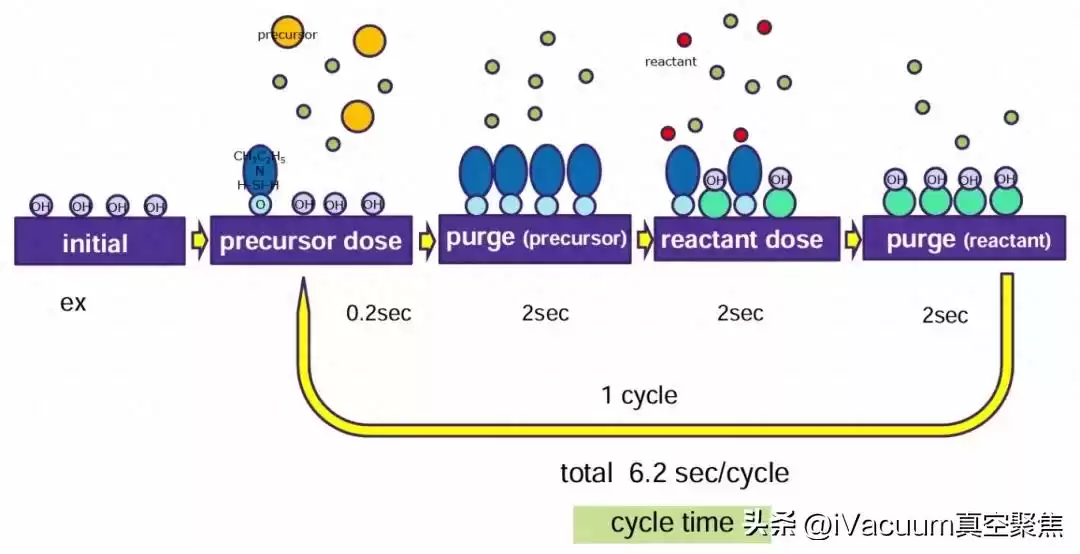

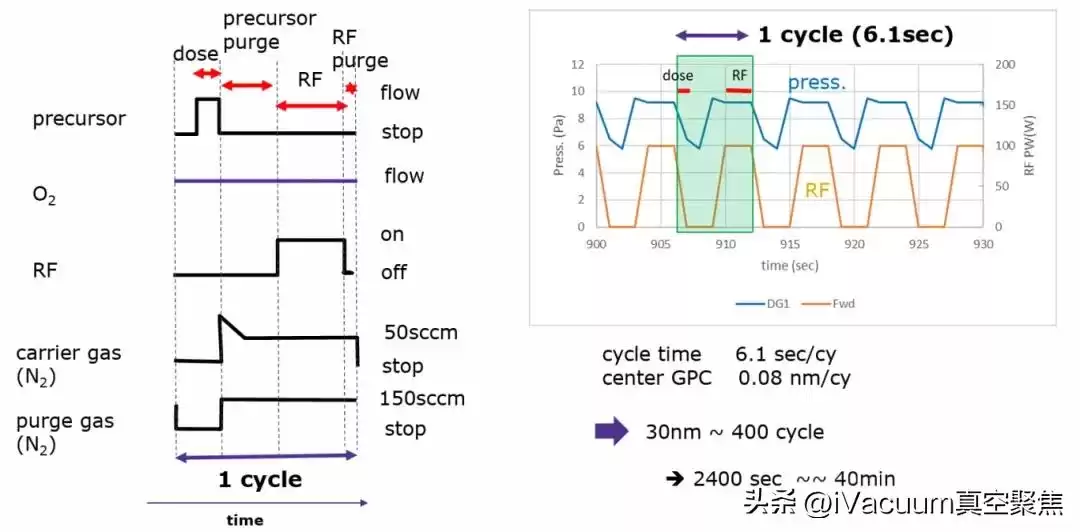

典型的ALD过程如图1所示。它包含一系列循环步骤：气态前驱体A被脉冲通入反应腔，与基底表面发生自限性反应，至多形成单分子层；随后，用惰性气体吹扫，清除多余前驱体及副产物；接着，通入前驱体B脉冲并发生反应，完成一个材料沉积循环；再次吹扫后，循环重复，直至达到目标薄膜厚度。ALD通常在中等温度下进行，这个能保证自限性生长的稳定温度区间被称为“ALD温度窗口”。在此窗口外，反应或过于缓慢，或前驱体发生分解，无法实现理想的ALD沉积。

原子层沉积：5分钟看懂如何“原子级”操控材料，颠覆半导体与能源未来

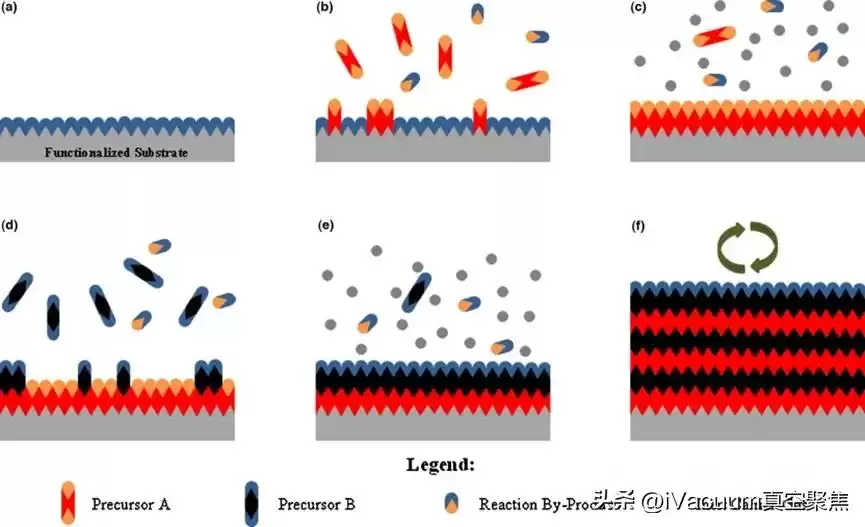

▲ 图1：原子层沉积工艺核心步骤图解。（a）具备反应活性的基底表面。（b）前驱体A脉冲注入并与表面反应。（c）吹扫多余物质。（d）前驱体B脉冲注入并反应。（e）再次吹扫。（f）重复循环，层层叠加，直至获得所需厚度。

ALD的所有优势，都源于其顺序、自饱和的气-固表面反应机制。卓越的保形性是其区别于CVD或溅射等技术的关键。面对高深宽比的复杂三维结构，ALD的自限性特性确保前驱体能渗透至每个角落并均匀反应，从而实现无死角包覆，而CVD和PVD则易因反应过快或“阴影效应”产生不均匀涂层。图2a和b分别展示了ALD在Au纳米颗粒上沉积SnSx薄膜以及在SiO2沟槽内沉积Ge2Sb2Te5薄膜的惊人保形性。

ALD提供无与伦比的厚度控制。通过精确计数沉积循环数，便能以埃米级精度定制薄膜厚度，生长速率通常低于1 Å/循环。再者，ALD具备强大的成分调控能力。通过设计由不同ALD工艺组成的“超级循环”，可以像搭积木一样定制多元化合物薄膜，如调控Zn1−xSnxOy的导电与光学性质，或制备化学计量比的SrTiO3薄膜。当然，实现精准的成分控制也面临挑战，如循环比与最终原子比之间的非线性关系、各工艺间的热兼容性，以及掺杂元素分布均匀性等问题。

原子层沉积：5分钟看懂如何“原子级”操控材料，颠覆半导体与能源未来

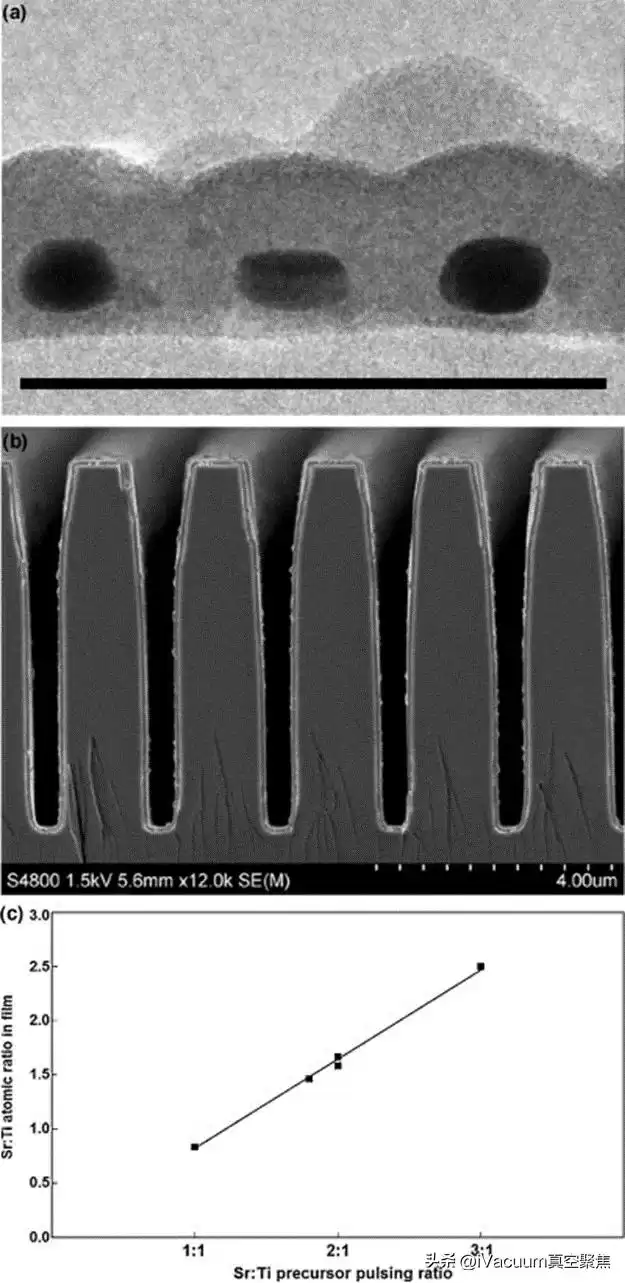

▲ 图2：原子层沉积优势实例。（a）Au纳米颗粒上保形SnSx ALD薄膜的TEM图像。（b）沟槽中共形Ge2Sb2Te5 ALD薄膜的SEM截面图。（c）通过调控SrCO3与TiO2的ALD超循环比，实现SrTiO3薄膜化学计量比的精准控制。

尽管优势突出，ALD的沉积速率相对较慢（通常100–300 nm/h），这是由循环过程本身决定的。为解决这一瓶颈，“空间原子层沉积”技术应运而生。它通过让基底顺序经过空间分离的前驱体区域来替代传统的时序脉冲/吹扫，将沉积速率提升至约3600 nm/h，极大提高了产能。

迄今为止，ALD已成功制备了种类繁多的材料（见表1），涵盖氧化物、氮化物、硫化物及纯元素等。尽管三元及以上化合物工艺更复杂，但其独特的材料性能正吸引越来越多研究，本文将展示其中部分精彩案例。

原子层沉积：5分钟看懂如何“原子级”操控材料，颠覆半导体与能源未来

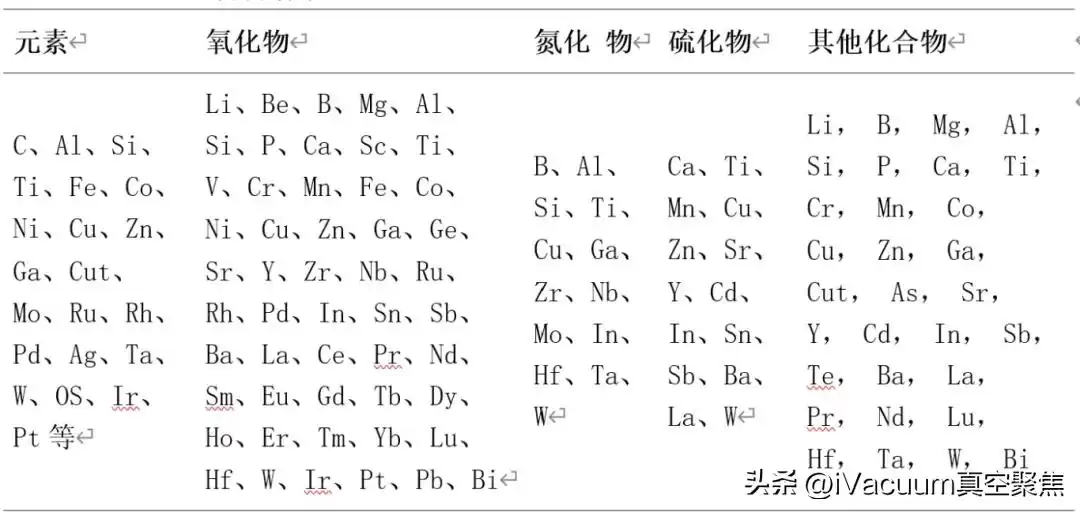

▲ 表1：已实现ALD生长的部分材料清单

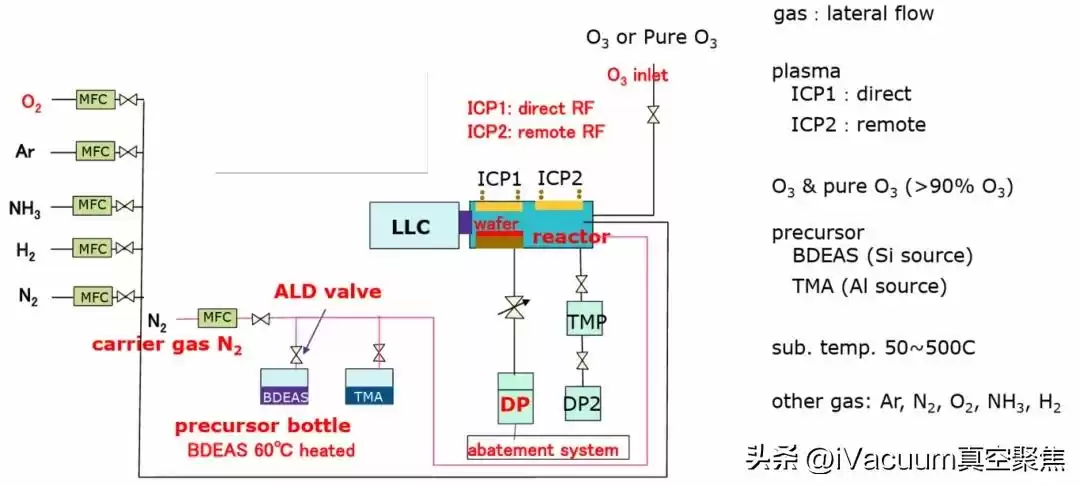

当然，并非所有材料都能通过ALD生长。其限制主要在于能否找到合适的前驱体与反应路径。理想的前驱体需满足挥发性、反应活性、稳定性、对基底无损害等多重要求。目前，金属前驱体主要分为无机物（如金属卤化物）和金属有机物（如烷基、环戊二烯基化合物等）两大类，各有优劣（见表2）。同时，也有H2O、O3、等离子体氧等多种反反应物可供选择。对新前驱体与反应路径的探索，是推动ALD材料库扩展的关键。

原子层沉积：5分钟看懂如何“原子级”操控材料，颠覆半导体与能源未来

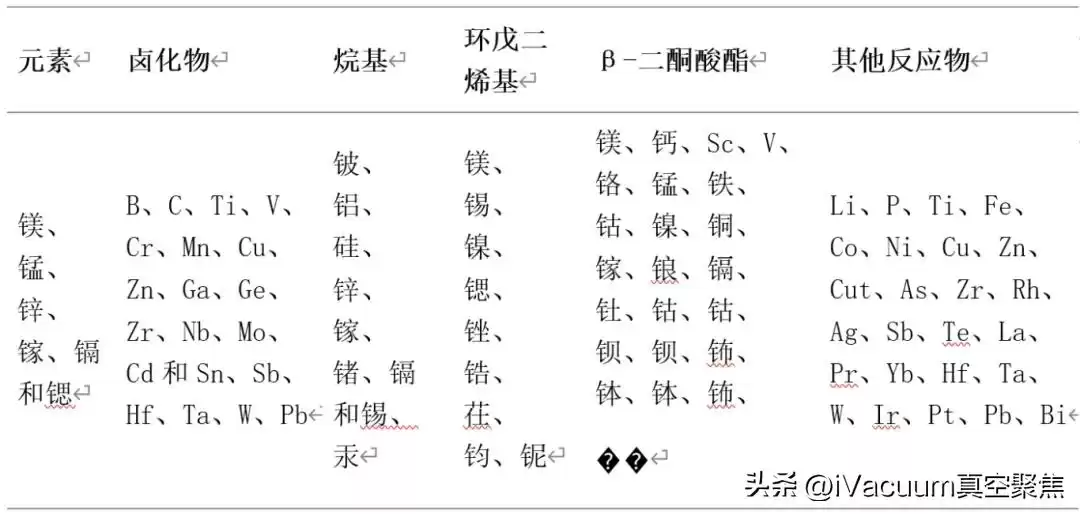

▲ 表2：适用于特定元素的常见前驱体类型

接下来，我们将聚焦ALD在几个前沿领域的突破性应用。选择场效应晶体管、薄膜太阳能电池和燃料电池作为案例，正是因为它们淋漓尽致地展现了ALD如何凭借其独特能力，实现性能飞跃并深化科学认知。这些例子也体现了ALD广泛的应用舞台，从工业规模制造到前沿科学研究，它正成为解决材料科学难题的利器。

微电子革命：ALD构筑高k栅极的基石

微电子是ALD最重要的应用领域。早在20世纪90年代末，三星就尝试用ALD改进存储电容器。如今，在晶体管制造中，ALD更是不可或缺，它能沉积出高度保形、无针孔且介电常数优异的高质量薄膜。

随着行业向高k栅极介质演进，ALD的重要性日益凸显。高k栅极氧化物需要在硅基底上高度均匀且无缺陷，以抑制漏电流。2007年，英特尔将ALD引入45纳米节点量产，成功沉积基于HfO2的高k介质叠层，这是其技术跨越的关键。此后，ALD高k介质成为行业标准。

当器件微缩逼近物理极限，更激进的三维晶体管结构，如鳍式场效应晶体管（FinFET）成为出路（图3）。FinFET的三维鳍片结构对栅极氧化层的保形性提出了极致要求，而这正是ALD的拿手好戏（图4a）。可以说，正是ALD保形涂覆能力的存在，才让这种非平面结构的量产成为可能。

原子层沉积：5分钟看懂如何“原子级”操控材料，颠覆半导体与能源未来

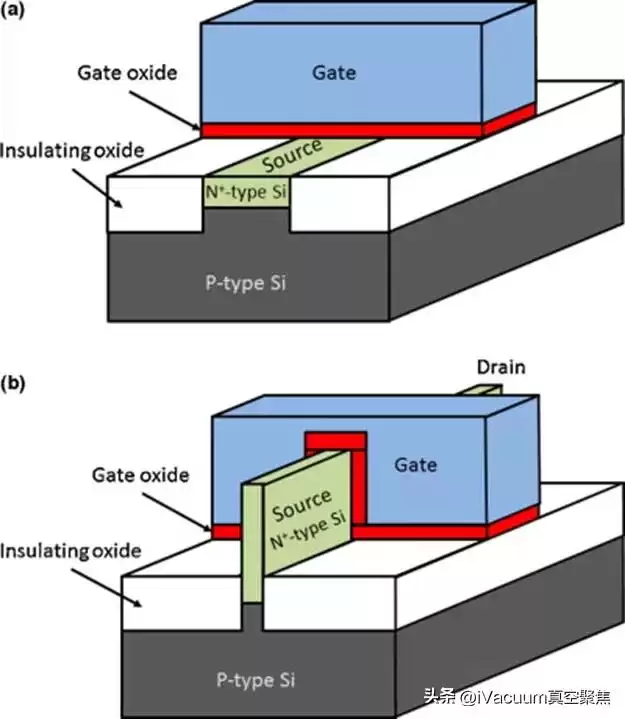

▲ 图3：（a）传统平面MOSFET与（b）FinFET（三栅极）结构对比。FinFET通过栅极包裹鳍片三面，在相同电压下获得更大的导通通道，提升性能。

学界与工业界正在探索更前沿的器件结构，如Ω栅、π栅乃至环绕栅纳米线/管晶体管（图4b-d）。这些结构的实现，无不依赖于ALD卓越的保形沉积能力。同时，寻找更高k值的ALD介质材料（如SrTiO3、HfZrO2等）以及适配新型沟道材料（如III-V族化合物、锗）的ALD栅介质栈，也是当前研究热点。ALD在这些探索中扮演着核心角色，甚至其某些前驱体（如TMA）还能在沉积过程中原位清洁表面氧化物，展现出独特优势。

原子层沉积：5分钟看懂如何“原子级”操控材料，颠覆半导体与能源未来

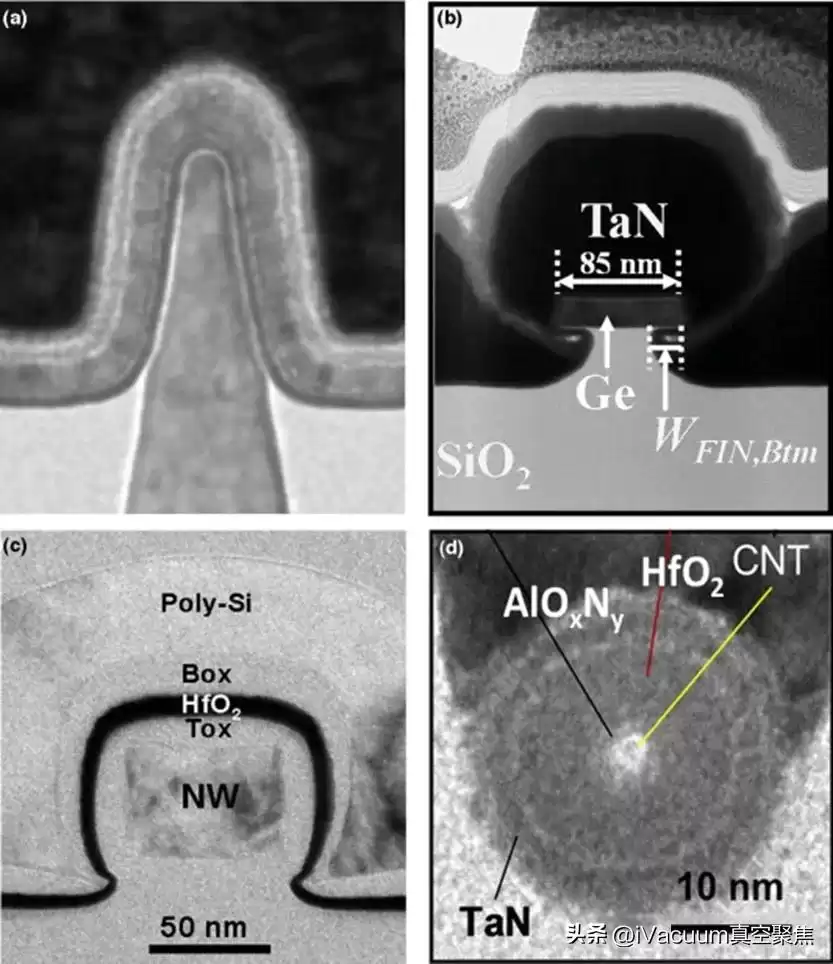

▲ 图4：依赖ALD栅介质的多栅极结构演进。（a）英特尔22纳米节点的FinFET TEM截面。（b）环绕Ge沟道的Ω栅。（c）多晶硅纳米线上的π栅。（d）全环绕栅碳纳米管晶体管。

展望未来，随着石墨烯、过渡金属硫化物、碳纳米管等低维半导体兴起，对无损、保形的高k介质涂层需求迫切。ALD必将成为塑造下一代微电子的关键工具。

光伏增效：ALD定制CIGS电池的“智能”缓冲层

ALD在光伏领域应用广泛，可用于制备钝化层、调控电极功函数、制作透明导电电极乃至量子点吸收层。其精确的成分控制能力，对于需要精细调节带隙、能带位置等特性的光电材料尤为重要。

一个典范是铜铟镓硒薄膜太阳能电池。在其结构中，沉积于CIGS吸收层之上的n型“缓冲层”对形成高效pn结至关重要。传统CdS缓冲层因毒性和光吸收问题亟待替代。理想的替代材料需要与CIGS形成微小的导带偏移，而ALD正是实现这种精准能带工程的绝佳手段。

CIGS表面粗糙多孔（图6b），需要无针孔、全覆盖的保形缓冲层，ALD再次完美契合。研究已证实，ALD沉积的三元化合物如Zn(O,S)、(Zn,Mg)O以及Zn1−xSnxOy，作为缓冲层可实现超过18%的转换效率，媲美甚至优于CdS。通过调节Zn1−xSnxOy的成分（即x值），可以优化其导带位置，减少界面复合，从而提升电池开路电压与效率（图7）。最新研究表明，优化的ALD Zn1−xSnxOy缓冲层可使CIGS电池效率突破18%，且其优异的覆盖性有望简化后续工艺，降低成本。

原子层沉积：5分钟看懂如何“原子级”操控材料，颠覆半导体与能源未来

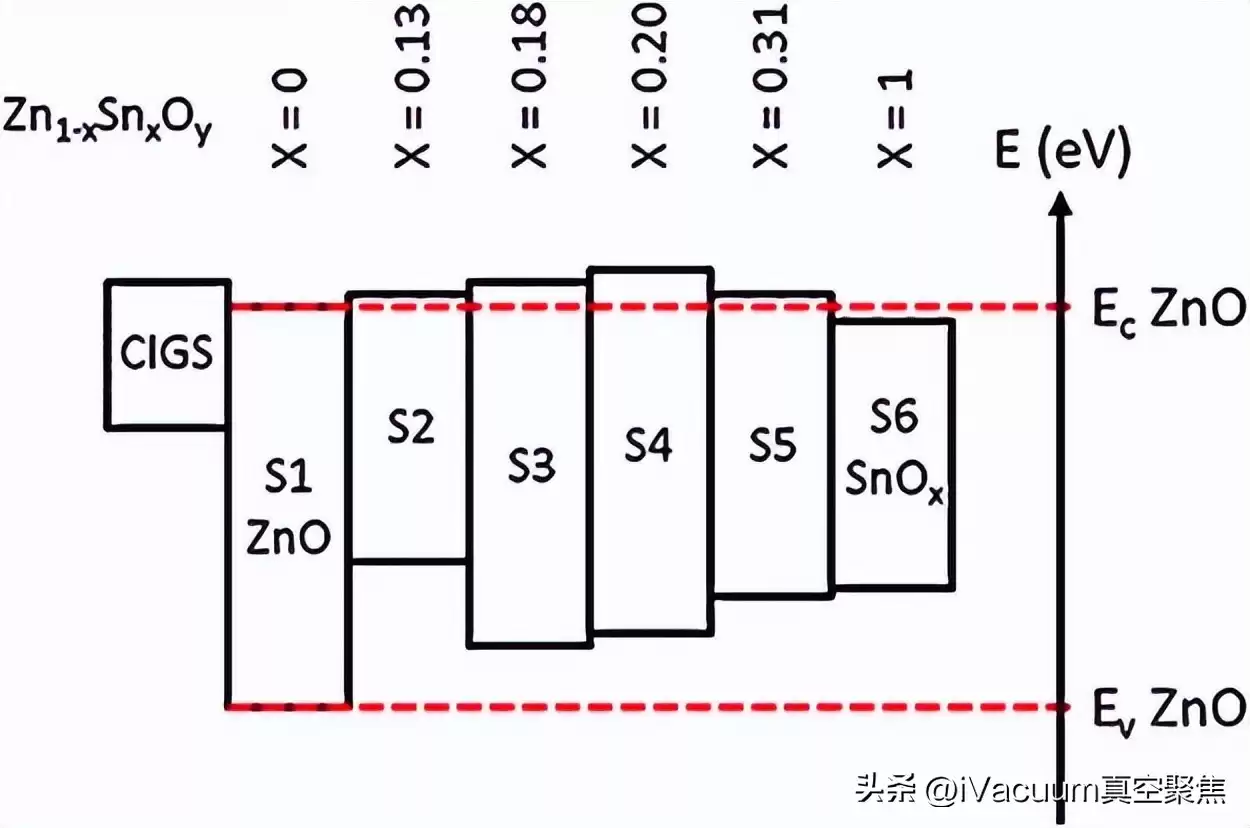

▲ 图5：ALD生长的Zn1−xSnxOy薄膜能带位置随成分x的变化规律。

原子层沉积：5分钟看懂如何“原子级”操控材料，颠覆半导体与能源未来

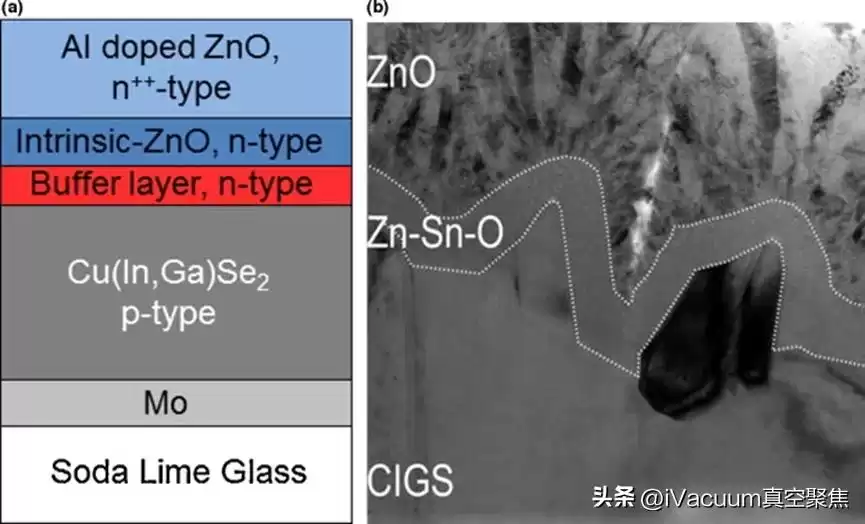

▲ 图6：（a）CIGS太阳能电池结构示意图。（b）TEM截面显示粗糙的CIGS表面被ALD Zn1−xSnxOy保形覆盖。

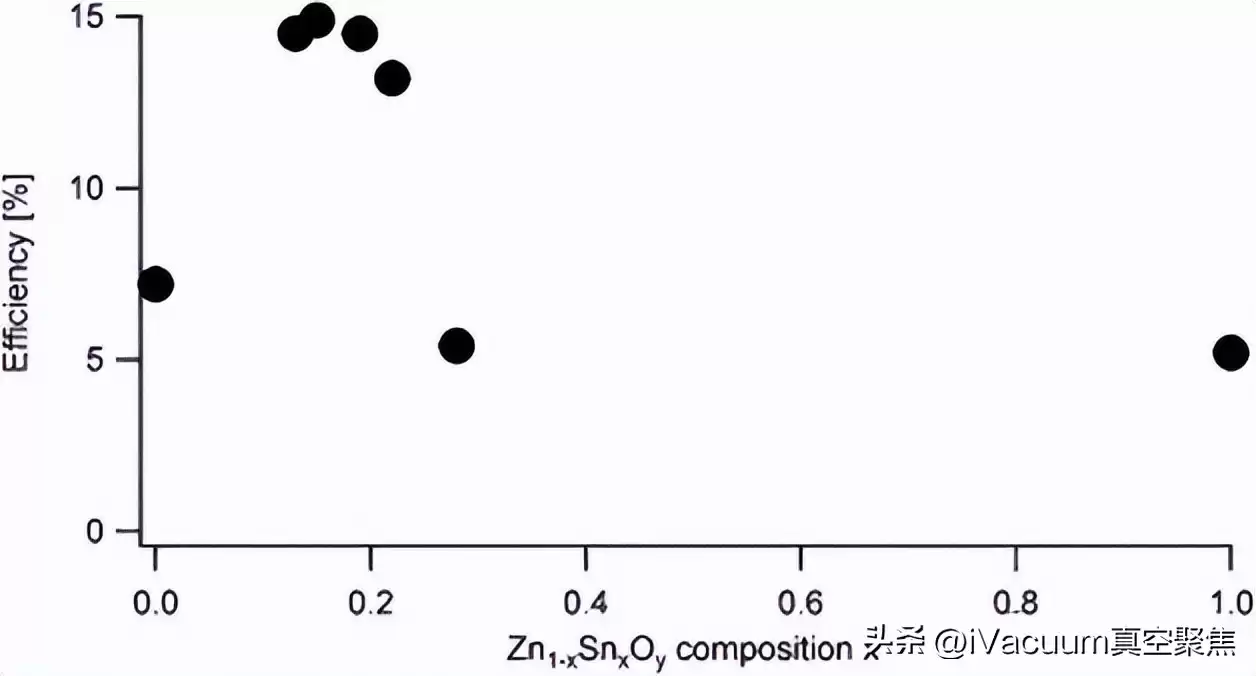

▲ 图7：CIGS太阳能电池转换效率随Zn1−xSnxOy缓冲层成分的变化。当x≈0.2时，效率达到峰值。

ALD在CIGS电池中的成功，也激励着研究人员将其应用于Cu2ZnSn(S,Se)4、SnS及Cu2O等新型薄膜光伏材料，以解决类似的界面与能带工程挑战。

未来已来：原子级制造的无限可能

随着器件不断向小型化、三维化、复杂化演进，对薄膜沉积的精确性要求达到了前所未有的高度。原子层沉积，凭借其自限性反应机制带来的极致保形性、原子级厚度与成分控制，已成为满足这一需求的最有效技术之一。传统CVD与PVD技术难以在埃米尺度提供同等水平的均匀性与控制力。

本文纵览了ALD的独特优势及其在能源转换（光伏、燃料电池）与半导体（高k晶体管）等领域的颠覆性应用。在CIGS太阳能电池中，ALD通过定制Zn1−xSnxOy缓冲层，将器件效率推向18%以上；在燃料电池中，ALD沉积的Pt催化剂能以更少的用量实现媲美传统方法的功率密度，并用于制备高性能电解质薄膜；在微电子前沿，ALD不仅是FinFET等三维结构栅极介质的唯一选择，更是探索更高k值新材料、兼容新型沟道材料的核心工具。

一个清晰的趋势是：从二维平面到三维立体，器件结构正变得越来越“高深莫测”。研究人员不断挑战更小、更复杂的极限，对ALD这类精密沉积技术的依赖只增不减。随着空间ALD等高速沉积技术的成熟，以及更多材料工艺的开发，ALD必将从当前的尖端领域，迈向更广阔的应用天地——从功能化生物医药器件到超耐用防护涂层，任何需要原子级精准控制的场景，都将是ALD大显身手的舞台。

原子层沉积，这项操控物质于埃米尺度的技术，正在悄然重塑我们的制造极限。你准备好迎接这个由原子精确堆叠而来的未来了吗？欢迎在评论区分享你对ALD技术前景的看法！
