交换机常见的物理接口，虚拟端口及其配置案例
你是否好奇，网络的核心枢纽——交换机，到底是如何运作的？今天，我们就一起揭开它的神秘面纱，深入探索物理接口与虚拟端口的奥秘！

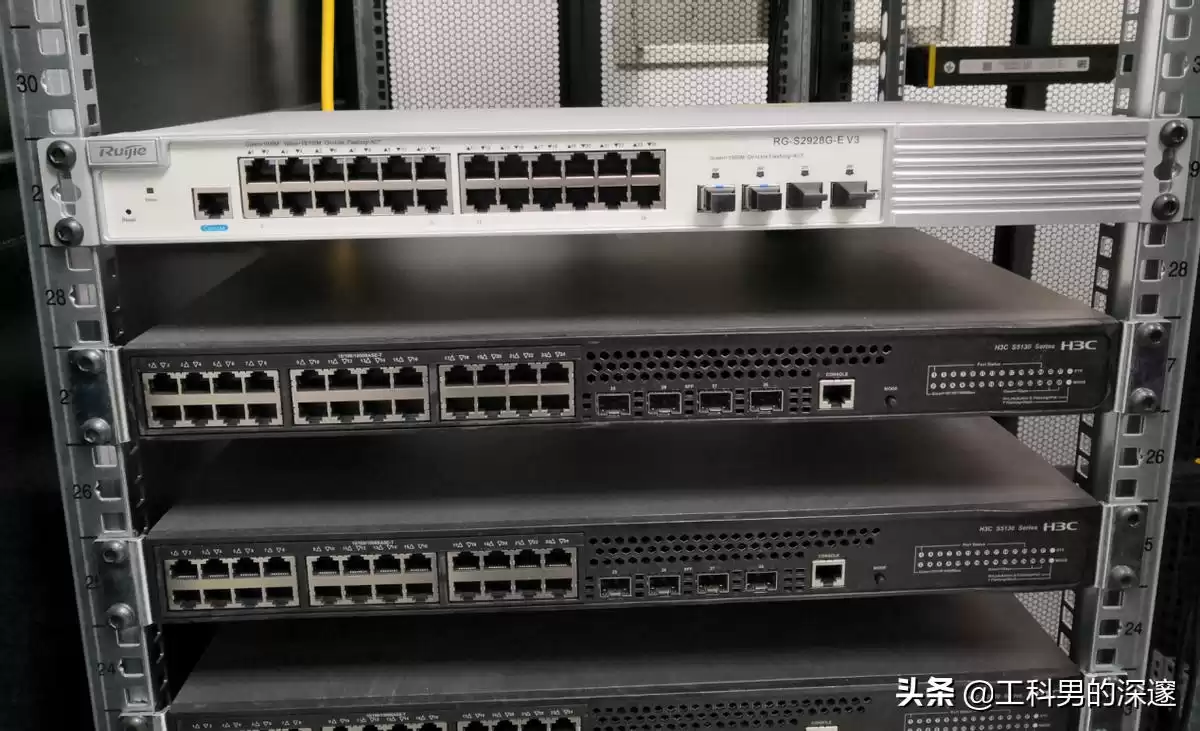

交换机是网络的核心设备，负责接入电脑、摄像机、IP音箱等终端，并通过数据报文交换，实现高速传输。它的接口多样性，直接决定了网络性能与灵活性。

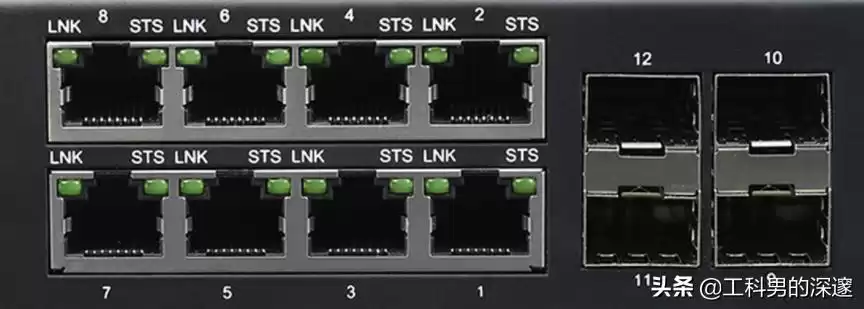

网络接口主要分为两类：RJ45以太网接口和光纤接口，适应不同传输介质需求。

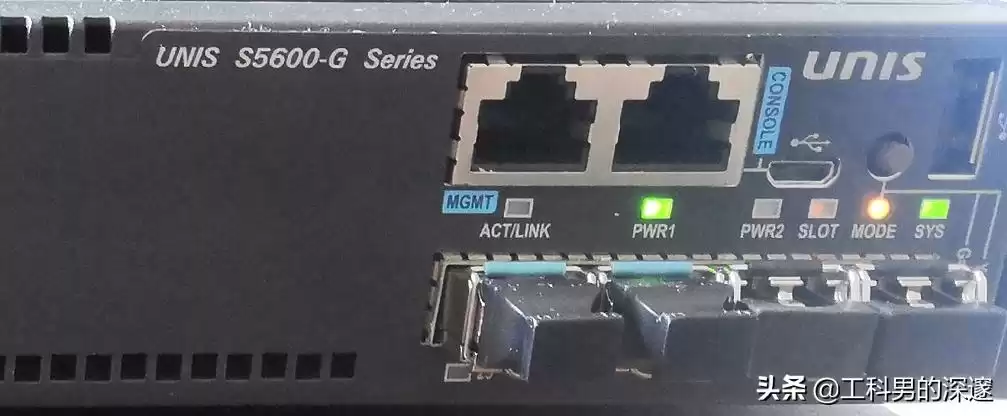

交换机还有两个关键接口：Console配置口和MGMT管理口，它们是设备初始化与远程管理的入口。
交换机相关端口的用途及配置

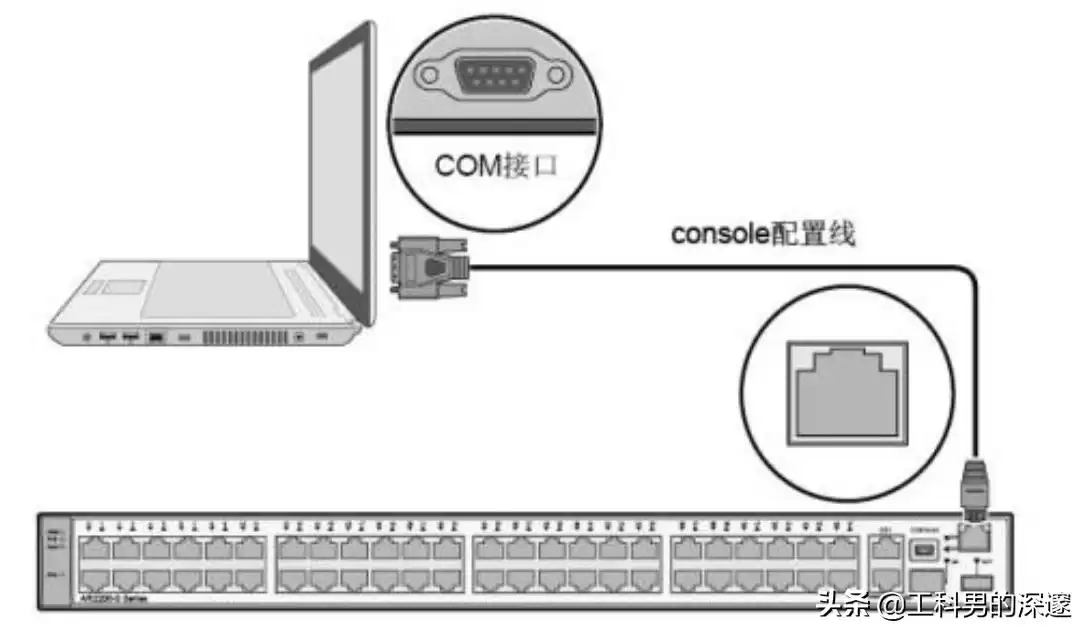

每个交换机都配备Console口，用于初始配置，是设备调试的第一道门。
2、MGMT接口
MGMT接口是网管口，通过网线连接，支持SNMP协议，实现远程智能化管理。配置示例如下：
[Huawei]interface MEth 0/0/1
[Huawei-MEth0/0/1]ip address 192.168.10.2 24
[Huawei-MEth0/0/1]q
3、RJ45端口这是最常见的端口，连接电脑、摄像机等终端设备。灵活配置可优化网络性能。

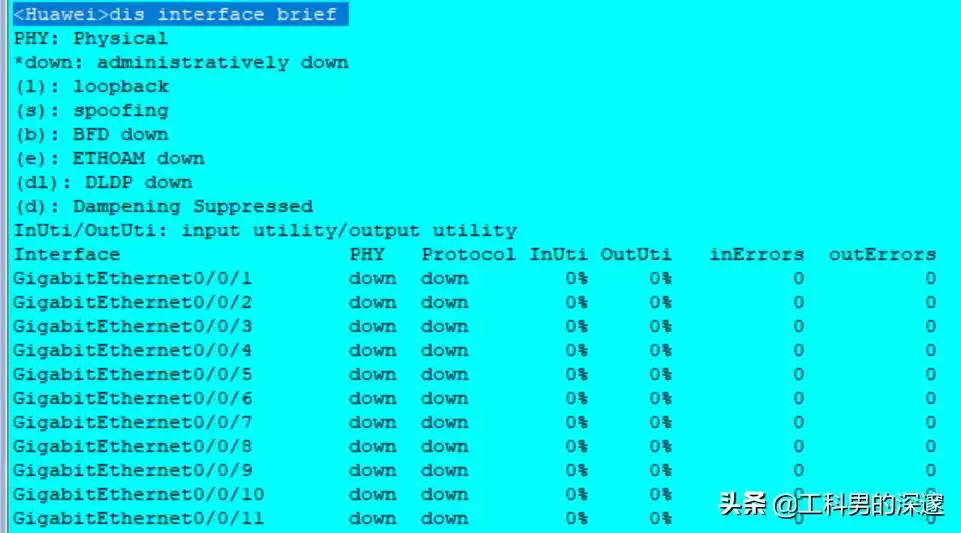

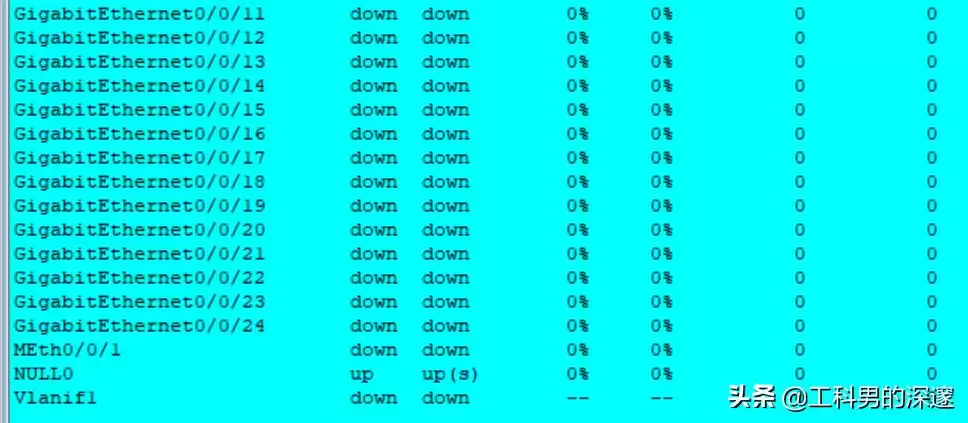

查看接口状态：
<Huawei>dis interface brief
在交换机上，可动态管理每个物理接口，例如关闭与启用：
关闭接口
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]shutdown
启用接口
[Huawei-GigabitEthernet0/0/1]undo shutdown

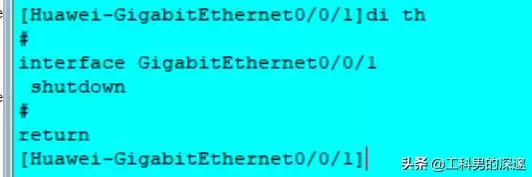

查看接口详情
[Huawei-GigabitEthernet0/0/1]di th
4、光纤接口
RJ45端口速率有限，而光纤接口可达1.5G以上，适合汇聚层高速连接。配置时需注意速度与模式匹配：
配置端口速度
[Huawei-GigabitEthernet0/0/1]speed 1000
两端配置一致确保通信。
配置端口模式
[Huawei-GigabitEthernet0/0/1]duplex full
除了物理接口，交换机还依赖虚拟接口，通过配置实现灵活数据交换。
5、aux接口AUX是辅助接口，支持拨号连接与远程配置，增强管理多样性。
6、vty接口VTY是虚拟终端接口，用于Telnet或FTP远程登录，实现便捷配置。

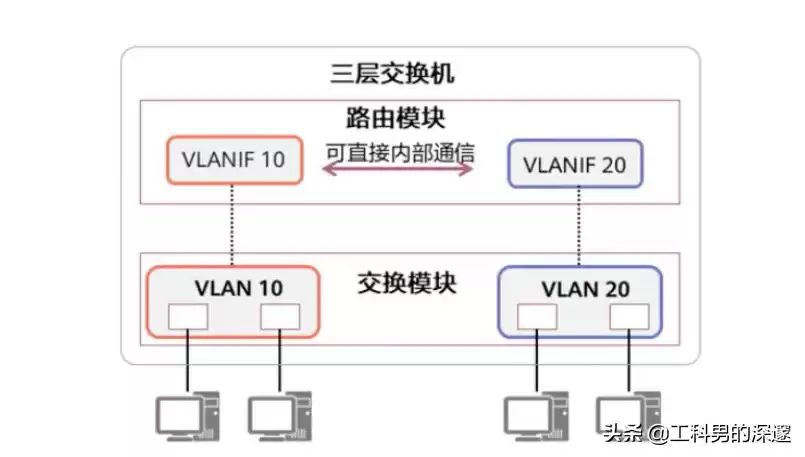

7、vlanif接口默认所有接口属VLAN 1，可通过配置划分不同VLAN，优化网络分段。
[Huawei]interface Vlanif 1
[Huawei-Vlanif1]ip address 10.12.1.3 24
三层交换机可配置接口IP，支持更复杂路由：
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 10.1.1.2 24

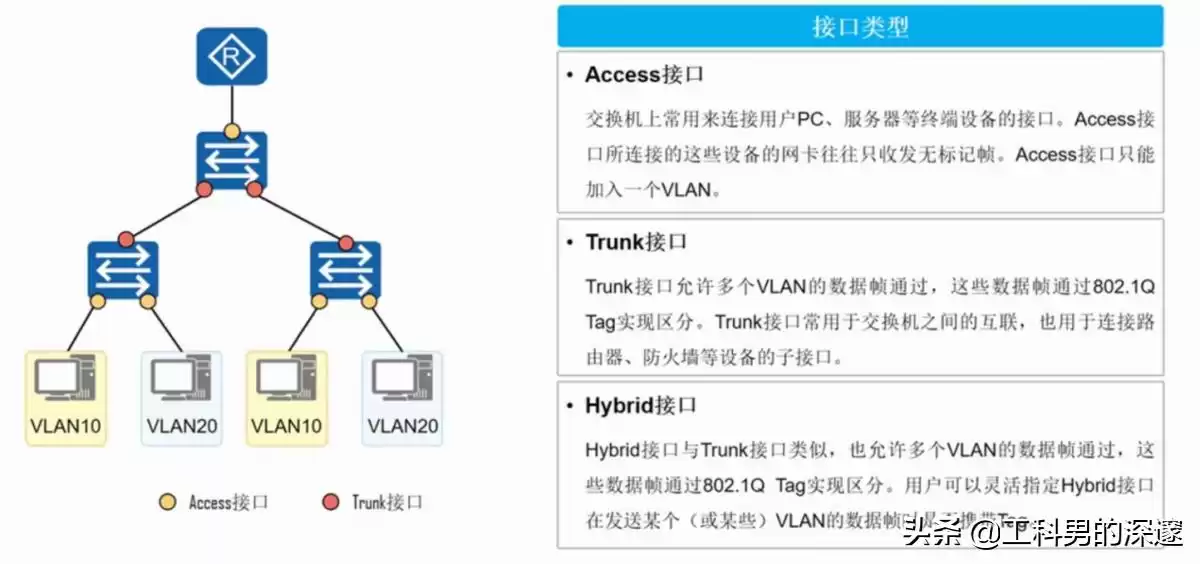

8、Access、Hybrid、Trunk口
三层交换机支持VLAN配置，接口类型多样：Access口属单一VLAN，Hybrid和Trunk口允许多VLAN通过，适应不同网络拓扑。
9、LoopBack接口LoopBack是逻辑接口，永久处于UP状态，用于设备标识、OSPF路由ID等高可靠性场景。
创建与配置：
[Huawei]interface LoopBack 0
[Huawei-LoopBack0]ip ad
[Huawei-LoopBack0]ip address 10.1.1.2 24
查询路由表
[Huawei]display ip routing-table

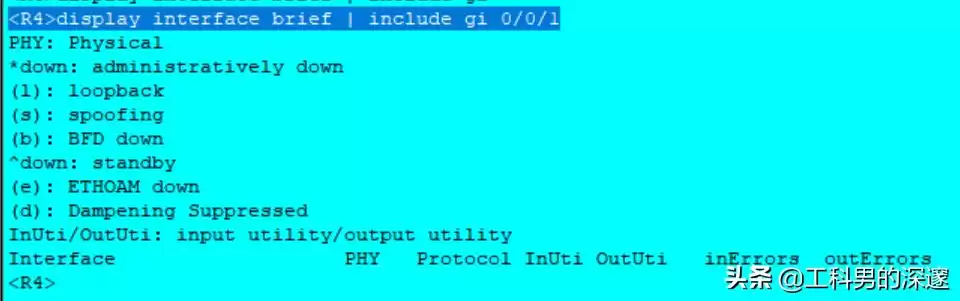

监控接口流量状态：
<R4>display interface brief | include gi 0/0/1
立即动手配置你的交换机，解锁网络潜能！关注我们，一起进阶智能化技术，欢迎分享你的实战心得！
